Калибр РЭ-900Р (Dingnuo/DN)

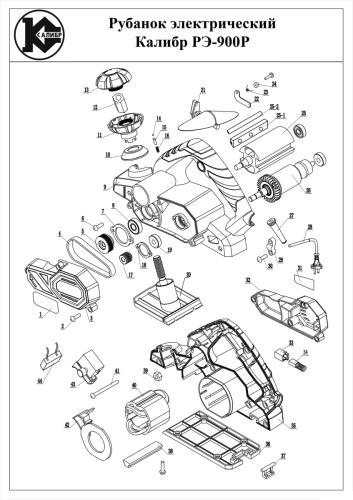

Сборочный чертёж Калибр РЭ-900Р (Dingnuo/DN)
| Поз. | Наименование | Артикул | Код товара | Цена, руб. | В корзину |
|---|---|---|---|---|---|
| 1 | Наклейка Артикул: РЭ900Р(DN).01 Код товара: |
РЭ900Р(DN).01 | нет в наличии | ||
| 2 | Винт ST4*14 Артикул: РЭ900Р(DN).02 Код товара: |
РЭ900Р(DN).02 | нет в наличии | ||
| 3 | Крышка ремня Артикул: РЭ900Р(DN).03 Код товара: |
РЭ900Р(DN).03 | нет в наличии | ||
| 4 | Ремень 4PJ242 поликлиновый (L=250 мм, b=10 мм) Артикул: У07668 Код товара: 75630 |
У07668 | 75630 | нет в наличии | |
| 5 | Шкив ведомый Артикул: РЭ900Р(DN).05 Код товара: |
РЭ900Р(DN).05 | нет в наличии | ||
| 6 | Винт ST4*10 Артикул: РЭ900Р(DN).06 Код товара: |
РЭ900Р(DN).06 | нет в наличии | ||
| 7 | Крышка подшипника 6000 Артикул: РЭ900Р(DN).07 Код товара: |
РЭ900Р(DN).07 | нет в наличии | ||
| 8 | Подшипник 6000z (10*26*8) Артикул: У00070zz Код товара: 4285 |
У00070zz | 4285 | нет в наличии | |
| 8 | Подшипник 6000-2RS Артикул: У00070rs Код товара: 29542 |
У00070rs | 29542 | нет в наличии | |
| 9 | Корпус (левая часть) Артикул: РЭ900Р(DN).09 Код товара: |
РЭ900Р(DN).09 | нет в наличии | ||
| 10 | Шкала регулятора глубины Артикул: РЭ900Р(DN).10 Код товара: |
РЭ900Р(DN).10 | нет в наличии | ||
| 11 | Рукоятка регулятора глубины (низ) Артикул: РЭ900Р(DN).11 Код товара: |
РЭ900Р(DN).11 | нет в наличии | ||
| 12 | Гайка регулятора глубины Артикул: РЭ900Р(DN).12 Код товара: |
РЭ900Р(DN).12 | нет в наличии | ||
| 13 | Рукоятка регулятора глубины (верх) Артикул: РЭ900Р(DN).13 Код товара: |
РЭ900Р(DN).13 | нет в наличии | ||
| 14 | Шарик стальной ?2.5 Артикул: У01209 Код товара: 37116 |
У01209 | 37116 | нет в наличии | |
| 15 | Втулка Артикул: РЭ900Р(DN).15 Код товара: |
РЭ900Р(DN).15 | нет в наличии | ||
| 16 | Пружина Артикул: РЭ900Р(DN).16 Код товара: |
РЭ900Р(DN).16 | нет в наличии | ||
| 17 | Шкив ведущий Артикул: РЭ900Р(DN).17 Код товара: |
РЭ900Р(DN).17 | нет в наличии | ||
| 18 | Крышка подшипника 608 Артикул: РЭ900Р(DN).18 Код товара: |
РЭ900Р(DN).18 | нет в наличии | ||
| 19 | Подшипник 608z Артикул: У00021zz Код товара: 4282 |
У00021zz | 4282 | нет в наличии | |
| 19 | Подшипник 608-2RS Артикул: У00021rs Код товара: 29540 |
У00021rs | 29540 | нет в наличии | |
| 20 | Подошва регулируемая Артикул: РЭ900Р(DN).20 Код товара: |
РЭ900Р(DN).20 | нет в наличии | ||
| 21 | Пластина вентиляционная Артикул: РЭ900Р(DN).21 Код товара: |
РЭ900Р(DN).21 | нет в наличии | ||
| 22 | Пластина Артикул: РЭ900Р(DN).22 Код товара: |
РЭ900Р(DN).22 | нет в наличии | ||
| 23 | Пружина Артикул: РЭ900Р(DN).23 Код товара: |
РЭ900Р(DN).23 | нет в наличии | ||
| 24 | Шайба Артикул: РЭ900Р(DN).24 Код товара: |
РЭ900Р(DN).24 | нет в наличии | ||
| 25 | Барабан Артикул: РЭ900Р(DN).25 Код товара: |
РЭ900Р(DN).25 | нет в наличии | ||
| 25-1 | Пластна зажимная Артикул: РЭ900Р(DN).25-1 Код товара: |
РЭ900Р(DN).25-1 | нет в наличии | ||
| 25-2 | Нож 82*5,7*1,2 мм (HSS) (упак.2 шт.) Артикул: У00099 Код товара: 38215 |
У00099 | 38215 | нет в наличии | |
| 26 | Якорь L=148 мм, М8, D39*40 мм Артикул: РЭ900Р(DN).26 Код товара: 79292 |
РЭ900Р(DN).26 | 79292 | нет в наличии | |
| 27 | Бандаж кабельный Артикул: РЭ900Р(DN).27 Код товара: |
РЭ900Р(DN).27 | нет в наличии | ||
| 28 | Кабель питания с вилкой Артикул: РЭ900Р(DN).28 Код товара: |
РЭ900Р(DN).28 | нет в наличии | ||
| 29 | Прижим кабеля Артикул: РЭ900Р(DN).29 Код товара: |
РЭ900Р(DN).29 | нет в наличии | ||
| 30 | Винт ST4*12 Артикул: РЭ900Р(DN).30 Код товара: |
РЭ900Р(DN).30 | нет в наличии | ||
| 31 | Наклейка Артикул: РЭ900Р(DN).31 Код товара: |
РЭ900Р(DN).31 | нет в наличии | ||
| 32 | Крышка задняя Артикул: РЭ900Р(DN).32 Код товара: |
РЭ900Р(DN).32 | нет в наличии | ||
| 33 | Щёткодержатель Артикул: РЭ900Р(DN).33 Код товара: |
РЭ900Р(DN).33 | нет в наличии | ||
| 34 | Щётка 6*9*15 с пятаком Ф6 (оригинал должен быть с пятаком Ф8) Артикул: У05109 Код товара: 74296 |
У05109 | 74296 | нет в наличии | |
| 35 | Корпус (левая правая часть) Артикул: РЭ900Р(DN).35 Код товара: |
РЭ900Р(DN).35 | нет в наличии | ||
| 36 | Подошва неподвижная Артикул: РЭ900Р(DN).36 Код товара: |
РЭ900Р(DN).36 | нет в наличии | ||
| 37 | Ограничитель Артикул: РЭ900Р(DN).37 Код товара: |
РЭ900Р(DN).37 | нет в наличии | ||
| 38 | Пластина соединительная Артикул: РЭ900Р(DN).38 Код товара: |
РЭ900Р(DN).38 | нет в наличии | ||
| 39 | Гайка М5 Артикул: РЭ900Р(DN).39 Код товара: |
РЭ900Р(DN).39 | нет в наличии | ||
| 40 | Статор d39,5, L=40, 63,5*57 мм, (4 пров.) Артикул: РЭ900Р(DN).40 Код товара: 79293 |
РЭ900Р(DN).40 | 79293 | нет в наличии | |
| 41 | Винт ST4*50 Артикул: РЭ900Р(DN).41 Код товара: |
РЭ900Р(DN).41 | нет в наличии | ||
| 42 | Кольцо воздухонаправляющее Артикул: РЭ900Р(DN).42 Код товара: |
РЭ900Р(DN).42 | нет в наличии | ||
| 43 | Выключатель FA2-8/2BW 8(8)А кл. мал., с блок. Артикул: У06431 Код товара: 76493 |
У06431 | 76493 | нет в наличии | |
| 44 | Конденсатор 0,33 мкФ/250В фильтра радиопомех Артикул: У01242 Код товара: 26485 |
У01242 | 26485 | нет в наличии |
