Калибр ЗМ-580(R-OU), ЗМ-920(R-OU)

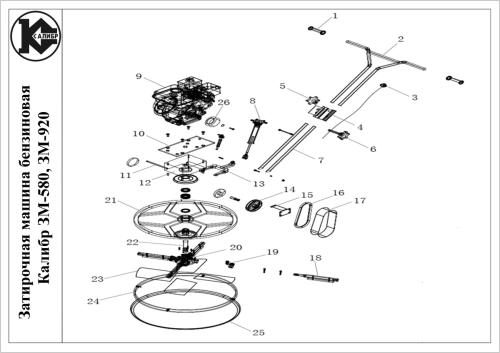

Сборочный чертёж Калибр ЗМ-580(R-OU), ЗМ-920(R-OU)
| Поз. | Наименование | Артикул | Код товара | Цена, руб. | В корзину |
|---|---|---|---|---|---|
| 1.1 | Картер двигателя Артикул: У00807.92 Код товара: 36374 |
У00807.92 | 36374 | нет в наличии | |
| 1.10 | Шайба М10*15*2 Артикул: ЗМ580(R-OU)Дв.1.10 Код товара: |
ЗМ580(R-OU)Дв.1.10 | нет в наличии | ||
| 1.11 | Палец М8*14 Артикул: ЗМ580(R-OU)Дв.1.11 Код товара: |
ЗМ580(R-OU)Дв.1.11 | нет в наличии | ||
| 1.12 | Регулятор ЦБ в сборе Артикул: У00836 Код товара: 36398 |
У00836 | 36398 | нет в наличии | |
| 1.13 | Шайба М6*15*0,5 Артикул: ЗМ580(R-OU)Дв.1.13 Код товара: |
ЗМ580(R-OU)Дв.1.13 | нет в наличии | ||
| 1.14 | Чашка ЦБ регулятора Артикул: ЗМ580(R-OU)Дв.1.14 Код товара: |
ЗМ580(R-OU)Дв.1.14 | нет в наличии | ||
| 1.15 | Ось Артикул: ЗМ580(R-OU)Дв.1.15 Код товара: |
ЗМ580(R-OU)Дв.1.15 | нет в наличии | ||
| 1.16 | Стопор 3,7 Артикул: ЗМ580(R-OU)Дв.1.16 Код товара: |
ЗМ580(R-OU)Дв.1.16 | нет в наличии | ||
| 1.17 | D2*19 Артикул: ЗМ580(R-OU)Дв.1.17 Код товара: |
ЗМ580(R-OU)Дв.1.17 | нет в наличии | ||
| 1.18 | Ось М6*39 Артикул: ЗМ580(R-OU)Дв.1.18 Код товара: |
ЗМ580(R-OU)Дв.1.18 | нет в наличии | ||
| 1.19 | Шайба М6,6*1 Артикул: ЗМ580(R-OU)Дв.1.19 Код товара: |
ЗМ580(R-OU)Дв.1.19 | нет в наличии | ||
| 1.2 | Шайба 6*15*0,5 Артикул: ЗМ580(R-OU)Дв.1.2 Код товара: |
ЗМ580(R-OU)Дв.1.2 | нет в наличии | ||
| 1.20 | Колпачёк Артикул: ЗМ580(R-OU)Дв.1.20 Код товара: |
ЗМ580(R-OU)Дв.1.20 | нет в наличии | ||
| 1.21 | Датчик Артикул: ЗМ580(R-OU)Дв.1.21 Код товара: |
ЗМ580(R-OU)Дв.1.21 | нет в наличии | ||
| 1.22 | Датчик наличия масла Артикул: У01627 Код товара: 36373 |
У01627 | 36373 | нет в наличии | |
| 1.23 | Кольцо М17*2 Артикул: ЗМ580(R-OU)Дв.1.23 Код товара: |
ЗМ580(R-OU)Дв.1.23 | нет в наличии | ||
| 1.24 | Кольцо М11*2 Артикул: ЗМ580(R-OU)Дв.1.24 Код товара: |
ЗМ580(R-OU)Дв.1.24 | нет в наличии | ||
| 1.25 | Гайка M10 Артикул: ЗМ580(R-OU)Дв.1.25 Код товара: |
ЗМ580(R-OU)Дв.1.25 | нет в наличии | ||
| 1.26 | Болт M6*10 Артикул: ЗМ580(R-OU)Дв.1.26 Код товара: |
ЗМ580(R-OU)Дв.1.26 | нет в наличии | ||
| 1.27 | Болт M6*14 Артикул: ЗМ580(R-OU)Дв.1.27 Код товара: |
ЗМ580(R-OU)Дв.1.27 | нет в наличии | ||
| 1.3 | Рычаг ЦБ Артикул: У02006 Код товара: 33264 |
У02006 | 33264 | нет в наличии | |
| 1.4 | Стопор Артикул: ЗМ580(R-OU)Дв.1.4 Код товара: |
ЗМ580(R-OU)Дв.1.4 | нет в наличии | ||
| 1.5 | Лючёк Артикул: ЗМ580(R-OU)Дв.1.5 Код товара: |
ЗМ580(R-OU)Дв.1.5 | нет в наличии | ||
| 1.6 | Подшипник 6205 Артикул: У00151 Код товара: 8241 |
У00151 | 8241 | нет в наличии | |
| 1.7 | Сальник 25*41,25*6 Артикул: ЗМ580(R-OU)Дв.1.7 Код товара: |
ЗМ580(R-OU)Дв.1.7 | нет в наличии | ||
| 1.8 | Крышка двигателя Артикул: ЗМ580(R-OU)Дв.1.8 Код товара: |
ЗМ580(R-OU)Дв.1.8 | нет в наличии | ||
| 1.9 | Пробка картера M10*1,25*15 Артикул: У02003 Код товара: 38523 |
У02003 | 38523 | нет в наличии | |
| 2.1 | Маховик Артикул: У02687 Код товара: 40880 |
У02687 | 40880 | нет в наличии | |
| 2.10 | Шпонка Артикул: ЗМ580(R-OU)Дв.2.10 Код товара: |
ЗМ580(R-OU)Дв.2.10 | нет в наличии | ||
| 2.11 | Катушка зажигания в сборе Артикул: У06545 Код товара: 69089 |
У06545 | 69089 | нет в наличии | |
| 2.12 | Катушка Артикул: ЗМ580(R-OU)Дв.2.12 Код товара: |
ЗМ580(R-OU)Дв.2.12 | нет в наличии | ||
| 2.13 | Провод Артикул: ЗМ580(R-OU)Дв.2.13 Код товара: |
ЗМ580(R-OU)Дв.2.13 | нет в наличии | ||
| 2.14 | Колпачёк Артикул: ЗМ580(R-OU)Дв.2.14 Код товара: |
ЗМ580(R-OU)Дв.2.14 | нет в наличии | ||
| 2.15 | Свеча зажигания F6RTC Артикул: У00681 Код товара: 31778 |
У00681 | 31778 | нет в наличии | |
| 2.16 | Юбка свечи Артикул: ЗМ580(R-OU)Дв.2.16 Код товара: |
ЗМ580(R-OU)Дв.2.16 | нет в наличии | ||
| 2.17 | Шайба М14*18*1 Артикул: ЗМ580(R-OU)Дв.2.17 Код товара: |
ЗМ580(R-OU)Дв.2.17 | нет в наличии | ||
| 2.18 | Болт M6*25 Артикул: ЗМ580(R-OU)Дв.2.18 Код товара: |
ЗМ580(R-OU)Дв.2.18 | нет в наличии | ||
| 2.19 | Ключ Артикул: ЗМ580(R-OU)Дв.2.19 Код товара: |
ЗМ580(R-OU)Дв.2.19 | нет в наличии | ||
| 2.2 | Крыльчатка Артикул: У02318 Код товара: 33227 |
У02318 | 33227 | нет в наличии | |
| 2.20 | Шайба М22*175 Артикул: ЗМ580(R-OU)Дв.2.20 Код товара: |
ЗМ580(R-OU)Дв.2.20 | нет в наличии | ||
| 2.21 | Рукоятка М7*185 Артикул: ЗМ580(R-OU)Дв.2.21 Код товара: |
ЗМ580(R-OU)Дв.2.21 | нет в наличии | ||
| 2.22 | Спираль Артикул: ЗМ580(R-OU)Дв.2.22 Код товара: |
ЗМ580(R-OU)Дв.2.22 | нет в наличии | ||
| 2.23 | Болт M6*30 Артикул: ЗМ580(R-OU)Дв.2.23 Код товара: |
ЗМ580(R-OU)Дв.2.23 | нет в наличии | ||
| 2.24 | Чехол Артикул: ЗМ580(R-OU)Дв.2.24 Код товара: |
ЗМ580(R-OU)Дв.2.24 | нет в наличии | ||
| 2.25 | Болт M6*10 Артикул: ЗМ580(R-OU)Дв.2.25 Код товара: |
ЗМ580(R-OU)Дв.2.25 | нет в наличии | ||
| 2.3 | Храповик Артикул: У01498 Код товара: 38482 |
У01498 | 38482 | нет в наличии | |
| 2.4 | Гайка M14*1,5 Артикул: ЗМ580(R-OU)Дв.2.4 Код товара: |
ЗМ580(R-OU)Дв.2.4 | нет в наличии | ||
| 2.5 | Вал коленчатый Артикул: У02631 Код товара: |
У02631 | нет в наличии | ||
| 2.6 | Вал Артикул: ЗМ580(R-OU)Дв.2.6 Код товара: |
ЗМ580(R-OU)Дв.2.6 | нет в наличии | ||
| 2.7 | Шестерня Артикул: ЗМ580(R-OU)Дв.2.7 Код товара: |
ЗМ580(R-OU)Дв.2.7 | нет в наличии | ||
| 2.8 | Шейка шатуна Артикул: ЗМ580(R-OU)Дв.2.8 Код товара: |
ЗМ580(R-OU)Дв.2.8 | нет в наличии | ||
| 2.9 | Шпонка Артикул: ЗМ580(R-OU)Дв.2.9 Код товара: |
ЗМ580(R-OU)Дв.2.9 | нет в наличии | ||
| 3.1 | Крышка картера Артикул: У00814 Код товара: 36399 |
У00814 | 36399 | нет в наличии | |
| 3.10 | Пробка Артикул: ЗМ580(R-OU)Дв.3.10 Код товара: |
ЗМ580(R-OU)Дв.3.10 | нет в наличии | ||
| 3.11 | Прокладка М16*25*2 Артикул: ЗМ580(R-OU)Дв.3.11 Код товара: |
ЗМ580(R-OU)Дв.3.11 | нет в наличии | ||
| 3.2 | Сальник 25*41,25*6 Артикул: ЗМ580(R-OU)Дв.3.2 Код товара: |
ЗМ580(R-OU)Дв.3.2 | нет в наличии | ||
| 3.3 | Подшипник 6205 Артикул: У00151 Код товара: 8241 |
У00151 | 8241 | нет в наличии | |
| 3.4 | Прокладка крышки Артикул: У00826 Код товара: 21762 |
У00826 | 21762 | нет в наличии | |
| 3.5 | Щуп масляный в сборе M18*11,5 Артикул: ЗМ580(R-OU)Дв.3.5 Код товара: |
ЗМ580(R-OU)Дв.3.5 | нет в наличии | ||
| 3.6 | Щуп Артикул: ЗМ580(R-OU)Дв.3.6 Код товара: |
ЗМ580(R-OU)Дв.3.6 | нет в наличии | ||
| 3.7 | Шайба М16*25*2 Артикул: ЗМ580(R-OU)Дв.3.7 Код товара: |
ЗМ580(R-OU)Дв.3.7 | нет в наличии | ||
| 3.8 | Болт M8*30 Артикул: ЗМ580(R-OU)Дв.3.8 Код товара: |
ЗМ580(R-OU)Дв.3.8 | нет в наличии | ||
| 3.9 | Пробка заливная M18*11,5 Артикул: ЗМ580(R-OU)Дв.3.9 Код товара: |
ЗМ580(R-OU)Дв.3.9 | нет в наличии | ||
| 4.1 | Стартер с кожухом Артикул: У02649 Код товара: 40878 |
У02649 | 40878 | нет в наличии | |
| 4.10 | Пружина стартера Артикул: ЗМ580(R-OU)Дв.4.10 Код товара: |
ЗМ580(R-OU)Дв.4.10 | нет в наличии | ||
| 4.11 | Крышка стартера Артикул: ЗМ580(R-OU)Дв.4.11 Код товара: |
ЗМ580(R-OU)Дв.4.11 | нет в наличии | ||
| 4.12 | Шнур Артикул: ЗМ580(R-OU)Дв.4.12 Код товара: |
ЗМ580(R-OU)Дв.4.12 | нет в наличии | ||
| 4.13 | Рукоятка шнура Артикул: ЗМ580(R-OU)Дв.4.13 Код товара: |
ЗМ580(R-OU)Дв.4.13 | нет в наличии | ||
| 4.14 | Болт M6*8 Артикул: ЗМ580(R-OU)Дв.4.14 Код товара: |
ЗМ580(R-OU)Дв.4.14 | нет в наличии | ||
| 4.15 | Болт M6*12 Артикул: ЗМ580(R-OU)Дв.4.15 Код товара: |
ЗМ580(R-OU)Дв.4.15 | нет в наличии | ||
| 4.16 | Выключатель зажигания Артикул: ЗМ580(R-OU)Дв.4.16 Код товара: |
ЗМ580(R-OU)Дв.4.16 | нет в наличии | ||
| 4.2 | Кожух Артикул: ЗМ580(R-OU)Дв.4.2 Код товара: |
ЗМ580(R-OU)Дв.4.2 | нет в наличии | ||
| 4.3 | Болт M5*17 Артикул: ЗМ580(R-OU)Дв.4.3 Код товара: |
ЗМ580(R-OU)Дв.4.3 | нет в наличии | ||
| 4.4 | Направляющея храповика Артикул: ЗМ580(R-OU)Дв.4.4 Код товара: |
ЗМ580(R-OU)Дв.4.4 | нет в наличии | ||
| 4.5 | Храповое колесо Артикул: ЗМ580(R-OU)Дв.4.5 Код товара: |
ЗМ580(R-OU)Дв.4.5 | нет в наличии | ||
| 4.6 | Шайба М5*17*0,5 Артикул: ЗМ580(R-OU)Дв.4.6 Код товара: |
ЗМ580(R-OU)Дв.4.6 | нет в наличии | ||
| 4.7 | Пружина 16*1 Артикул: ЗМ580(R-OU)Дв.4.7 Код товара: |
ЗМ580(R-OU)Дв.4.7 | нет в наличии | ||
| 4.8 | Пружина 5,5*0.2 Артикул: ЗМ580(R-OU)Дв.4.8 Код товара: |
ЗМ580(R-OU)Дв.4.8 | нет в наличии | ||
| 4.9 | Колесо шнура Артикул: ЗМ580(R-OU)Дв.4.9 Код товара: |
ЗМ580(R-OU)Дв.4.9 | нет в наличии | ||
| 5.1 | Прокладка головки цилиндра Артикул: У00822 Код товара: 24792 |
У00822 | 24792 | нет в наличии | |
| 5.2 | Втулка М10*14 Артикул: ЗМ580(R-OU)Дв.5.2 Код товара: |
ЗМ580(R-OU)Дв.5.2 | нет в наличии | ||
| 5.3 | Болт M8*60*22 Артикул: ЗМ580(R-OU)Дв.5.3 Код товара: |
ЗМ580(R-OU)Дв.5.3 | нет в наличии | ||
| 5.4 | Шпилька M8*32 Артикул: ЗМ580(R-OU)Дв.5.4 Код товара: |
ЗМ580(R-OU)Дв.5.4 | нет в наличии | ||
| 5.5 | Шпилька M6*113 Артикул: ЗМ580(R-OU)Дв.5.5 Код товара: |
ЗМ580(R-OU)Дв.5.5 | нет в наличии | ||
| 5.6 | Головка цилиндра Артикул: У00806 Код товара: 40870 |
У00806 | 40870 | нет в наличии | |
| 5.7 | Прокладка крышки головки Артикул: У00827 Код товара: 24793 |
У00827 | 24793 | нет в наличии | |
| 5.8 | Крышка головки цилиндра Артикул: У00813 Код товара: 36355 |
У00813 | 36355 | нет в наличии | |
| 5.9 | Болт M6*12 Артикул: ЗМ580(R-OU)Дв.5.9 Код товара: |
ЗМ580(R-OU)Дв.5.9 | нет в наличии | ||
| 6.1 | Вал распределительный Артикул: У00838 Код товара: 24628 |
У00838 | 24628 | нет в наличии | |
| 6.10 | Шпильки регулировочные M6*53 h=0,75 Артикул: ЗМ580(R-OU)Дв.6.10 Код товара: |
ЗМ580(R-OU)Дв.6.10 | нет в наличии | ||
| 6.11 | Коромысло Артикул: ЗМ580(R-OU)Дв.6.11 Код товара: |
ЗМ580(R-OU)Дв.6.11 | нет в наличии | ||
| 6.12 | Гайка M6 h=0.75 Артикул: ЗМ580(R-OU)Дв.6.12 Код товара: |
ЗМ580(R-OU)Дв.6.12 | нет в наличии | ||
| 6.13 | Контрогайка M6 h=0.75 Артикул: ЗМ580(R-OU)Дв.6.13 Код товара: |
ЗМ580(R-OU)Дв.6.13 | нет в наличии | ||
| 6.14 | Шайба опорная Артикул: У02377 Код товара: 40877 |
У02377 | 40877 | нет в наличии | |
| 6.15 | Пятак клапана Артикул: У00829 Код товара: 36419 |
У00829 | 36419 | нет в наличии | |
| 6.16 | Выпускной клапан Артикул: У00809 Код товара: 36415 |
У00809 | 36415 | нет в наличии | |
| 6.2 | Толкатель М8*34,5 Артикул: У00830.34,5 Код товара: 36412 |
У00830.34,5 | 36412 | нет в наличии | |
| 6.3 | Штанга М4*134 Артикул: У00834 Код товара: 36410 |
У00834 | 36410 | нет в наличии | |
| 6.4 | Направляющея клапанов Артикул: У00815 Код товара: 36420 |
У00815 | 36420 | нет в наличии | |
| 6.5 | Впускной клапан Артикул: У00808 Код товара: 36414 |
У00808 | 36414 | нет в наличии | |
| 6.6 | Тарелка клапана Артикул: ЗМ580(R-OU)Дв.6.6 Код товара: |
ЗМ580(R-OU)Дв.6.6 | нет в наличии | ||
| 6.7 | Пружина 18*1,7*30 Артикул: ЗМ580(R-OU)Дв.6.7 Код товара: |
ЗМ580(R-OU)Дв.6.7 | нет в наличии | ||
| 6.8 | Шайба опорная Артикул: У00812 Код товара: 36411 |
У00812 | 36411 | нет в наличии | |
| 6.9 | Коромысло в сборе Артикул: ЗМ580(R-OU)Дв.6.9 Код товара: |
ЗМ580(R-OU)Дв.6.9 | нет в наличии |
Сборочный чертёж Калибр ЗМ-580(R-OU), ЗМ-920(R-OU)
| Поз. | Наименование | Артикул | Код товара | Цена, руб. | В корзину |
|---|---|---|---|---|---|
| 7.1 | Шатун в сборе Артикул: У00833 Код товара: 23470 |
У00833 | 23470 | нет в наличии | |
| 7.10 | Кольцо белое Артикул: ЗМ580(R-OU)Дв.7.10 Код товара: |
ЗМ580(R-OU)Дв.7.10 | нет в наличии | ||
| 7.11 | Кольцо маслосьемное Артикул: ЗМ580(R-OU)Дв.7.11 Код товара: |
ЗМ580(R-OU)Дв.7.11 | нет в наличии | ||
| 7.12 | Колцо тонкое Артикул: ЗМ580(R-OU)Дв.7.12 Код товара: |
ЗМ580(R-OU)Дв.7.12 | нет в наличии | ||
| 7.13 | Колцо тонкое Артикул: ЗМ580(R-OU)Дв.7.13 Код товара: |
ЗМ580(R-OU)Дв.7.13 | нет в наличии | ||
| 7.2 | Болт шатуна M7*35 Артикул: ЗМ580(R-OU)Дв.7.2 Код товара: |
ЗМ580(R-OU)Дв.7.2 | нет в наличии | ||
| 7.3 | Шейка шатуна Артикул: ЗМ580(R-OU)Дв.7.3 Код товара: |
ЗМ580(R-OU)Дв.7.3 | нет в наличии | ||
| 7.4 | Шатун Артикул: ЗМ580(R-OU)Дв.7.4 Код товара: |
ЗМ580(R-OU)Дв.7.4 | нет в наличии | ||
| 7.5 | Поршень Артикул: У00818.49 Код товара: 23414 |
У00818.49 | 23414 | нет в наличии | |
| 7.6 | Палец М18*13*53,8 Артикул: У00817 Код товара: 24801 |
У00817 | 24801 | нет в наличии | |
| 7.7 | Кольцо стопорное М19,1*0,9 Артикул: ЗМ580(R-OU)Дв.7.7 Код товара: |
ЗМ580(R-OU)Дв.7.7 | нет в наличии | ||
| 7.8 | Комплект колец поршневых Артикул: У00811 Код товара: 59295 |
У00811 | 59295 | нет в наличии | |
| 7.9 | Кольцо чёрное Артикул: ЗМ580(R-OU)Дв.7.9 Код товара: |
ЗМ580(R-OU)Дв.7.9 | нет в наличии | ||
| 8.1 | Рычаг регулировки Артикул: ЗМ580(R-OU)Дв.8.1 Код товара: |
ЗМ580(R-OU)Дв.8.1 | нет в наличии | ||
| 8.10 | Гайка M6 Артикул: ЗМ580(R-OU)Дв.8.10 Код товара: |
ЗМ580(R-OU)Дв.8.10 | нет в наличии | ||
| 8.11 | Болт М6*12 Артикул: ЗМ580(R-OU)Дв.8.11 Код товара: |
ЗМ580(R-OU)Дв.8.11 | нет в наличии | ||
| 8.2 | Рычаг регулировки в сборе Артикул: У02013бэг Код товара: 66497 |
У02013бэг | 66497 | нет в наличии | |
| 8.3 | Пружина 6,5*0,5*36 Артикул: ЗМ580(R-OU)Дв.8.3 Код товара: |
ЗМ580(R-OU)Дв.8.3 | нет в наличии | ||
| 8.4 | Болт M5*35 Артикул: ЗМ580(R-OU)Дв.8.4 Код товара: |
ЗМ580(R-OU)Дв.8.4 | нет в наличии | ||
| 8.5 | Рычаг Артикул: ЗМ580(R-OU)Дв.8.5 Код товара: |
ЗМ580(R-OU)Дв.8.5 | нет в наличии | ||
| 8.6 | Пружина тяги 6*0,7*137 Артикул: ЗМ580(R-OU)Дв.8.6 Код товара: |
ЗМ580(R-OU)Дв.8.6 | нет в наличии | ||
| 8.7 | Пружина рычага 5,4*0,2*114 Артикул: ЗМ580(R-OU)Дв.8.7 Код товара: |
ЗМ580(R-OU)Дв.8.7 | нет в наличии | ||
| 8.8 | Тяга 2*129 Артикул: ЗМ580(R-OU)Дв.8.8 Код товара: |
ЗМ580(R-OU)Дв.8.8 | нет в наличии | ||
| 8.9 | Болт М6*21 Артикул: ЗМ580(R-OU)Дв.8.9 Код товара: |
ЗМ580(R-OU)Дв.8.9 | нет в наличии | ||
| 9.1 | Карбюратор в сборе Артикул: У00816 Код товара: 34639 |
У00816 | 34639 | нет в наличии | |
| 9.10 | Ось клапана Артикул: ЗМ580(R-OU)Дв.9.10 Код товара: |
ЗМ580(R-OU)Дв.9.10 | нет в наличии | ||
| 9.11 | Клапан Артикул: ЗМ580(R-OU)Дв.9.11 Код товара: |
ЗМ580(R-OU)Дв.9.11 | нет в наличии | ||
| 9.12 | Регулятор холостого хода Артикул: ЗМ580(R-OU)Дв.9.12 Код товара: |
ЗМ580(R-OU)Дв.9.12 | нет в наличии | ||
| 9.13 | Регулятор Артикул: ЗМ580(R-OU)Дв.9.13 Код товара: |
ЗМ580(R-OU)Дв.9.13 | нет в наличии | ||
| 9.14 | Кольцо 4,7*1 Артикул: ЗМ580(R-OU)Дв.9.14 Код товара: |
ЗМ580(R-OU)Дв.9.14 | нет в наличии | ||
| 9.15 | Шапка регулятора Артикул: ЗМ580(R-OU)Дв.9.15 Код товара: |
ЗМ580(R-OU)Дв.9.15 | нет в наличии | ||
| 9.16 | Болт M4*12 Артикул: ЗМ580(R-OU)Дв.9.16 Код товара: |
ЗМ580(R-OU)Дв.9.16 | нет в наличии | ||
| 9.17 | Пружина 4,75*0,5*3 Артикул: ЗМ580(R-OU)Дв.9.17 Код товара: |
ЗМ580(R-OU)Дв.9.17 | нет в наличии | ||
| 9.18 | Болт M5*11 Артикул: ЗМ580(R-OU)Дв.9.18 Код товара: |
ЗМ580(R-OU)Дв.9.18 | нет в наличии | ||
| 9.19 | Топливный поплавок Артикул: ЗМ580(R-OU)Дв.9.19 Код товара: |
ЗМ580(R-OU)Дв.9.19 | нет в наличии | ||
| 9.2 | Корпус Артикул: ЗМ580(R-OU)Дв.9.2 Код товара: |
ЗМ580(R-OU)Дв.9.2 | нет в наличии | ||
| 9.20 | Палец 2*18 Артикул: ЗМ580(R-OU)Дв.9.20 Код товара: |
ЗМ580(R-OU)Дв.9.20 | нет в наличии | ||
| 9.21 | Игла Артикул: ЗМ580(R-OU)Дв.9.21 Код товара: |
ЗМ580(R-OU)Дв.9.21 | нет в наличии | ||
| 9.22 | Седло клапана иглы Артикул: ЗМ580(R-OU)Дв.9.22 Код товара: |
ЗМ580(R-OU)Дв.9.22 | нет в наличии | ||
| 9.23 | Игольчатый клапан Артикул: ЗМ580(R-OU)Дв.9.23 Код товара: |
ЗМ580(R-OU)Дв.9.23 | нет в наличии | ||
| 9.24 | Пружина 3,5*0.2 Артикул: ЗМ580(R-OU)Дв.9.24 Код товара: |
ЗМ580(R-OU)Дв.9.24 | нет в наличии | ||
| 9.25 | Основной штуцер Артикул: ЗМ580(R-OU)Дв.9.25 Код товара: |
ЗМ580(R-OU)Дв.9.25 | нет в наличии | ||
| 9.26 | Основное Артикул: ЗМ580(R-OU)Дв.9.26 Код товара: |
ЗМ580(R-OU)Дв.9.26 | нет в наличии | ||
| 9.27 | Штуцер топливопровода Артикул: ЗМ580(R-OU)Дв.9.27 Код товара: |
ЗМ580(R-OU)Дв.9.27 | нет в наличии | ||
| 9.28 | Кольцо 47*51*2 Артикул: ЗМ580(R-OU)Дв.9.28 Код товара: |
ЗМ580(R-OU)Дв.9.28 | нет в наличии | ||
| 9.29 | Топливная чашка Артикул: ЗМ580(R-OU)Дв.9.29 Код товара: |
ЗМ580(R-OU)Дв.9.29 | нет в наличии | ||
| 9.3 | Заслонка клапана Артикул: ЗМ580(R-OU)Дв.9.3 Код товара: |
ЗМ580(R-OU)Дв.9.3 | нет в наличии | ||
| 9.30 | Болт M6*7 Артикул: ЗМ580(R-OU)Дв.9.30 Код товара: |
ЗМ580(R-OU)Дв.9.30 | нет в наличии | ||
| 9.31 | Прокладка 6*10*1 Артикул: ЗМ580(R-OU)Дв.9.31 Код товара: |
ЗМ580(R-OU)Дв.9.31 | нет в наличии | ||
| 9.32 | Болт M8*7 Артикул: ЗМ580(R-OU)Дв.9.32 Код товара: |
ЗМ580(R-OU)Дв.9.32 | нет в наличии | ||
| 9.33 | Кольцо 11*1.5 Артикул: ЗМ580(R-OU)Дв.9.33 Код товара: |
ЗМ580(R-OU)Дв.9.33 | нет в наличии | ||
| 9.34 | Часть заслонки Артикул: ЗМ580(R-OU)Дв.9.34 Код товара: |
ЗМ580(R-OU)Дв.9.34 | нет в наличии | ||
| 9.35 | Чашка осадка Артикул: ЗМ580(R-OU)Дв.9.35 Код товара: |
ЗМ580(R-OU)Дв.9.35 | нет в наличии | ||
| 9.36 | Кольцо 21*2 Артикул: ЗМ580(R-OU)Дв.9.36 Код товара: |
ЗМ580(R-OU)Дв.9.36 | нет в наличии | ||
| 9.37 | Топливный клапан Артикул: ЗМ580(R-OU)Дв.9.37 Код товара: |
ЗМ580(R-OU)Дв.9.37 | нет в наличии | ||
| 9.38 | Рукоятка Артикул: ЗМ580(R-OU)Дв.9.38 Код товара: |
ЗМ580(R-OU)Дв.9.38 | нет в наличии | ||
| 9.39 | Шайба Артикул: ЗМ580(R-OU)Дв.9.39 Код товара: |
ЗМ580(R-OU)Дв.9.39 | нет в наличии | ||
| 9.4 | Регулятор Артикул: ЗМ580(R-OU)Дв.9.4 Код товара: |
ЗМ580(R-OU)Дв.9.4 | нет в наличии | ||
| 9.40 | Верхняя крышка Артикул: ЗМ580(R-OU)Дв.9.40 Код товара: |
ЗМ580(R-OU)Дв.9.40 | нет в наличии | ||
| 9.41 | Шайба 3 Артикул: ЗМ580(R-OU)Дв.9.41 Код товара: |
ЗМ580(R-OU)Дв.9.41 | нет в наличии | ||
| 9.42 | Болт M3*7 Артикул: ЗМ580(R-OU)Дв.9.42 Код товара: |
ЗМ580(R-OU)Дв.9.42 | нет в наличии | ||
| 9.43 | Прокладка Артикул: ЗМ580(R-OU)Дв.9.43 Код товара: |
ЗМ580(R-OU)Дв.9.43 | нет в наличии | ||
| 9.44 | Прокладка карбюратора Артикул: ЗМ580(R-OU)Дв.9.44 Код товара: |
ЗМ580(R-OU)Дв.9.44 | нет в наличии | ||
| 9.45 | Блок, карбюратора Артикул: ЗМ580(R-OU)Дв.9.45 Код товара: |
ЗМ580(R-OU)Дв.9.45 | нет в наличии | ||
| 9.46 | Прокладка Артикул: ЗМ580(R-OU)Дв.9.46 Код товара: |
ЗМ580(R-OU)Дв.9.46 | нет в наличии | ||
| 9.5 | Ось Артикул: ЗМ580(R-OU)Дв.9.5 Код товара: |
ЗМ580(R-OU)Дв.9.5 | нет в наличии | ||
| 9.6 | Дроссель Артикул: ЗМ580(R-OU)Дв.9.6 Код товара: |
ЗМ580(R-OU)Дв.9.6 | нет в наличии | ||
| 9.7 | Болт M4*12 Артикул: ЗМ580(R-OU)Дв.9.7 Код товара: |
ЗМ580(R-OU)Дв.9.7 | нет в наличии | ||
| 9.8 | Регулятор Артикул: ЗМ580(R-OU)Дв.9.8 Код товара: |
ЗМ580(R-OU)Дв.9.8 | нет в наличии | ||
| 9.9 | Крышка регулятора Артикул: ЗМ580(R-OU)Дв.9.9 Код товара: |
ЗМ580(R-OU)Дв.9.9 | нет в наличии | ||
| 10.1 | Фильтр воздушный в сборе Артикул: У03396пр Код товара: 59576 |
У03396пр | 59576 | нет в наличии | |
| 10.10 | Резиновый фиксатор Артикул: ЗМ580(R-OU)Дв.10.10 Код товара: |
ЗМ580(R-OU)Дв.10.10 | нет в наличии | ||
| 10.11 | Дискообразная шайба Артикул: ЗМ580(R-OU)Дв.10.11 Код товара: |
ЗМ580(R-OU)Дв.10.11 | нет в наличии | ||
| 10.12 | Сетка защитная Артикул: ЗМ580(R-OU)Дв.10.12 Код товара: |
ЗМ580(R-OU)Дв.10.12 | нет в наличии | ||
| 10.13 | Гайка M6 Артикул: ЗМ580(R-OU)Дв.10.13 Код товара: |
ЗМ580(R-OU)Дв.10.13 | нет в наличии | ||
| 10.14 | Сальник 32*47*3 Артикул: ЗМ580(R-OU)Дв.10.14 Код товара: |
ЗМ580(R-OU)Дв.10.14 | нет в наличии | ||
| 10.15 | Воздушный штуцер М8*12 Артикул: ЗМ580(R-OU)Дв.10.15 Код товара: |
ЗМ580(R-OU)Дв.10.15 | нет в наличии | ||
| 10.16 | Гайка M6 Артикул: ЗМ580(R-OU)Дв.10.16 Код товара: |
ЗМ580(R-OU)Дв.10.16 | нет в наличии | ||
| 10.2 | Элемент фильтра Артикул: У04400 Код товара: 66543 |
У04400 | 66543 | нет в наличии | |
| 10.3 | Основание фильтра Артикул: ЗМ580(R-OU)Дв.10.3 Код товара: |
ЗМ580(R-OU)Дв.10.3 | нет в наличии | ||
| 10.4 | Кольцо резиновое Артикул: ЗМ580(R-OU)Дв.10.4 Код товара: |
ЗМ580(R-OU)Дв.10.4 | нет в наличии | ||
| 10.5 | Крышка фильтра Артикул: ЗМ580(R-OU)Дв.10.5 Код товара: |
ЗМ580(R-OU)Дв.10.5 | нет в наличии | ||
| 10.6 | Болт M4*12 Артикул: ЗМ580(R-OU)Дв.10.6 Код товара: |
ЗМ580(R-OU)Дв.10.6 | нет в наличии | ||
| 10.7 | Основание фильтра Артикул: ЗМ580(R-OU)Дв.10.7 Код товара: |
ЗМ580(R-OU)Дв.10.7 | нет в наличии | ||
| 10.8 | Фильтр Артикул: ЗМ580(R-OU)Дв.10.8 Код товара: |
ЗМ580(R-OU)Дв.10.8 | нет в наличии | ||
| 10.9 | Бумажный фильтр Артикул: ЗМ580(R-OU)Дв.10.9 Код товара: |
ЗМ580(R-OU)Дв.10.9 | нет в наличии | ||
| 11.1 | Глушитель в сборе Артикул: У03316 Код товара: 36430 |
У03316 | 36430 | нет в наличии | |
| 11.10 | Прокладка глушителя Артикул: У00821 Код товара: 36422 |
У00821 | 36422 | нет в наличии | |
| 11.2 | Глушитель Артикул: ЗМ580(R-OU)Дв.11.2 Код товара: |
ЗМ580(R-OU)Дв.11.2 | нет в наличии | ||
| 11.3 | Защита глушителя Артикул: ЗМ580(R-OU)Дв.11.3 Код товара: |
ЗМ580(R-OU)Дв.11.3 | нет в наличии | ||
| 11.4 | Болт M5*8 Артикул: ЗМ580(R-OU)Дв.11.4 Код товара: |
ЗМ580(R-OU)Дв.11.4 | нет в наличии | ||
| 11.5 | Шайба пружинная М5 Артикул: ЗМ580(R-OU)Дв.11.5 Код товара: |
ЗМ580(R-OU)Дв.11.5 | нет в наличии | ||
| 11.6 | Шайба М5 Артикул: ЗМ580(R-OU)Дв.11.6 Код товара: |
ЗМ580(R-OU)Дв.11.6 | нет в наличии | ||
| 11.7 | Шайба М8 Артикул: ЗМ580(R-OU)Дв.11.7 Код товара: |
ЗМ580(R-OU)Дв.11.7 | нет в наличии | ||
| 11.8 | Пружина 8 Артикул: ЗМ580(R-OU)Дв.11.8 Код товара: |
ЗМ580(R-OU)Дв.11.8 | нет в наличии | ||
| 11.9 | Гайка M8 Артикул: ЗМ580(R-OU)Дв.11.9 Код товара: |
ЗМ580(R-OU)Дв.11.9 | нет в наличии | ||
| 12.1 | Бак в сборе Артикул: ЗМ580(R-OU)Дв.12.1 Код товара: |
ЗМ580(R-OU)Дв.12.1 | нет в наличии | ||
| 12.10 | Резиновое уплотнение 10*17*2.5 Артикул: ЗМ580(R-OU)Дв.12.10 Код товара: |
ЗМ580(R-OU)Дв.12.10 | нет в наличии | ||
| 12.11 | Кран Артикул: ЗМ580(R-OU)Дв.12.11 Код товара: |
ЗМ580(R-OU)Дв.12.11 | нет в наличии | ||
| 12.12 | Топливная трубка М8,5*4.5 Артикул: ЗМ580(R-OU)Дв.12.12 Код товара: |
ЗМ580(R-OU)Дв.12.12 | нет в наличии | ||
| 12.13 | Хомут 9*0.5 Артикул: ЗМ580(R-OU)Дв.12.13 Код товара: |
ЗМ580(R-OU)Дв.12.13 | нет в наличии | ||
| 12.14 | Болт М6*28 Артикул: ЗМ580(R-OU)Дв.12.14 Код товара: |
ЗМ580(R-OU)Дв.12.14 | нет в наличии | ||
| 12.15 | Гайка M6 Артикул: ЗМ580(R-OU)Дв.12.15 Код товара: |
ЗМ580(R-OU)Дв.12.15 | нет в наличии | ||
| 12.2 | Крышка бака Артикул: ЗМ580(R-OU)Дв.12.2 Код товара: |
ЗМ580(R-OU)Дв.12.2 | нет в наличии | ||
| 12.3 | Фмльтр заливной горловины Артикул: ЗМ580(R-OU)Дв.12.3 Код товара: |
ЗМ580(R-OU)Дв.12.3 | нет в наличии | ||
| 12.4 | Прокладка крышки 38*56*3 Артикул: ЗМ580(R-OU)Дв.12.4 Код товара: |
ЗМ580(R-OU)Дв.12.4 | нет в наличии | ||
| 12.5 | Основание фильтра Артикул: ЗМ580(R-OU)Дв.12.5 Код товара: |
ЗМ580(R-OU)Дв.12.5 | нет в наличии | ||
| 12.6 | Седло Артикул: ЗМ580(R-OU)Дв.12.6 Код товара: |
ЗМ580(R-OU)Дв.12.6 | нет в наличии | ||
| 12.7 | Фильтр Артикул: ЗМ580(R-OU)Дв.12.7 Код товара: |
ЗМ580(R-OU)Дв.12.7 | нет в наличии | ||
| 12.8 | Бак Артикул: ЗМ580(R-OU)Дв.12.8 Код товара: |
ЗМ580(R-OU)Дв.12.8 | нет в наличии | ||
| 12.9 | Штуцер топливопровода Артикул: ЗМ580(R-OU)Дв.12.9 Код товара: |
ЗМ580(R-OU)Дв.12.9 | нет в наличии |
Сборочный чертёж Калибр ЗМ-580(R-OU), ЗМ-920(R-OU)
| Поз. | Наименование | Артикул | Код товара | Цена, руб. | В корзину |
|---|---|---|---|---|---|
| 1 | Рукоятка резиновая Артикул: ЗМ580(R-ON).1 Код товара: |
ЗМ580(R-ON).1 | нет в наличии | ||
| 2 | Ручка основная Артикул: ЗМ580(R-ON).2 Код товара: |
ЗМ580(R-ON).2 | нет в наличии | ||
| 3 | Трос (L=1300*1480 мм) дросселя с акселератором Артикул: У08480 Код товара: 80581 |
У08480 | 80581 | нет в наличии | |
| 3 | Трос (L=2015*2140 мм) дросселя с акселератором Артикул: У04649 Код товара: 49155 |
У04649 | 49155 | нет в наличии | |
| 4 | Хамут соеденительный Артикул: ЗМ580(R-ON).4 Код товара: |
ЗМ580(R-ON).4 | нет в наличии | ||
| 5 | Гайка барашек Артикул: ЗМ580(R-ON).5 Код товара: |
ЗМ580(R-ON).5 | нет в наличии | ||
| 6 | Болт с барашком Артикул: ЗМ580(R-ON).6 Код товара: |
ЗМ580(R-ON).6 | нет в наличии | ||
| 7 | Основание рычагов Артикул: ЗМ580(R-ON).7 Код товара: |
ЗМ580(R-ON).7 | нет в наличии | ||
| 8 | Барашек редуктора Артикул: У06542 Код товара: 73991 |
У06542 | 73991 | нет в наличии | |
| 9 | Двигатель 168F-1-A Артикул: ЗМ580(R-ON).9 Код товара: |
ЗМ580(R-ON).9 | нет в наличии | ||
| 10 | Площадка двигателя Артикул: ЗМ580(R-ON).10 Код товара: |
ЗМ580(R-ON).10 | нет в наличии | ||
| 11 | Ось вилки Артикул: ЗМ580(R-ON).11 Код товара: |
ЗМ580(R-ON).11 | нет в наличии | ||
| 12 | Корпус редуктора Артикул: ЗМ580(R-ON).12 Код товара: |
ЗМ580(R-ON).12 | нет в наличии | ||
| 13 | Вилка Артикул: ЗМ580(R-ON).13 Код товара: |
ЗМ580(R-ON).13 | нет в наличии | ||
| 14 | Шкив ведомый Артикул: ЗМ580(R-ON).14 Код товара: |
ЗМ580(R-ON).14 | нет в наличии | ||
| 15 | Кронштейн шкива Артикул: ЗМ580(R-ON).15 Код товара: |
ЗМ580(R-ON).15 | нет в наличии | ||
| 16 | Ремень А-580Li клиновой (L=640 мм, b=12*7 мм) Артикул: У08482 Код товара: 7158 |
У08482 | 7158 | нет в наличии | |
| 16 | Ремень 13х650Li (L=705мм, b=14*10мм, под клин) зубчатый Артикул: У06543 Код товара: 73993 |
У06543 | 73993 | нет в наличии | |
| 17 | Крышка ремня Артикул: ЗМ580(R-ON).17 Код товара: |
ЗМ580(R-ON).17 | нет в наличии | ||
| 18 | Вал с ножом Артикул: ЗМ580(R-ON).18 Код товара: |
ЗМ580(R-ON).18 | нет в наличии | ||
| 19 | Пружина Артикул: ЗМ580(R-ON).19 Код товара: |
ЗМ580(R-ON).19 | нет в наличии | ||
| 20 | Ступица Артикул: ЗМ580(R-ON).20 Код товара: |
ЗМ580(R-ON).20 | нет в наличии | ||
| 21 | Каркас защитный Артикул: ЗМ580(R-ON).21 Код товара: |
ЗМ580(R-ON).21 | нет в наличии | ||
| 22 | Вал выходной Артикул: ЗМ580(R-ON).22 Код товара: |
ЗМ580(R-ON).22 | нет в наличии | ||
| 23 | Лопасть Артикул: ЗМ580(R-ON).23 Код товара: |
ЗМ580(R-ON).23 | нет в наличии | ||
| 24 | Кольцо резиновое Артикул: ЗМ580(R-ON).24 Код товара: |
ЗМ580(R-ON).24 | нет в наличии | ||
| 25 | Кольцо защитное Артикул: ЗМ580(R-ON).25 Код товара: |
ЗМ580(R-ON).25 | нет в наличии | ||
| 26 | Сцепление в сборе для ЗМ-580 Артикул: У08481 Код товара: 80582 |
У08481 | 80582 | нет в наличии | |
| 26 | Сцепление в сборе для ЗМ-920 Артикул: У06544 Код товара: 49154 |
У06544 | 49154 | нет в наличии |
