Калибр БЭГ-800РС, БЭГ-815(LAST)

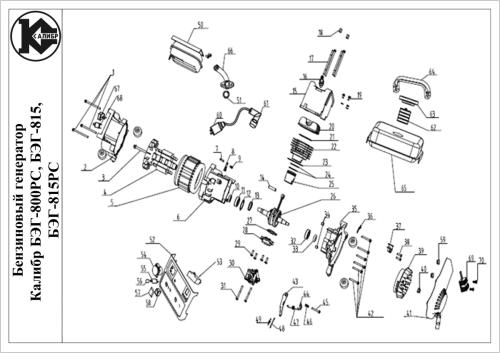

Сборочный чертёж Калибр БЭГ-800РС, БЭГ-815(LAST)
| Поз. | Наименование | Артикул | Код товара | Цена, руб. | В корзину |
|---|---|---|---|---|---|
| б/п | Кольцо стопорное пальца поршневого Артикул: У00894 Код товара: 34475 |
У00894 | 34475 | нет в наличии | |
| б/п | Подшипник игольчатый 10*13*13 Артикул: У02064.13 Код товара: 24836 |
У02064.13 | 24836 | нет в наличии | |
| б/п | Прокладка фильтра воздушного Артикул: У01466 Код товара: 38420 |
У01466 | 38420 | нет в наличии | |
| б/п | Проставка воздушного фильтра Артикул: У01405 Код товара: 34487 |
У01405 | 34487 | нет в наличии | |
| б/п | Кран топливный со штуцером Артикул: У03081 Код товара: 43624 |
У03081 | 43624 | нет в наличии | |
| б/п | Крышка фильтра воздушного Артикул: У00900 Код товара: 39095 |
У00900 | 39095 | нет в наличии | |
| б/п | Элемент воздушного фильтра Артикул: У05235 Код товара: 34490 |
У05235 | 34490 | нет в наличии | |
| б/п | Хомут топливопровода d8*10 мм Артикул: У01491.8-10 Код товара: 43604 |
У01491.8-10 | 43604 | нет в наличии | |
| б/п | Фильтр топливный Артикул: У02375 Код товара: 40382 |
У02375 | 40382 | нет в наличии | |
| 1 | Болт М6*85 Артикул: БЭГ815(Last).1 Код товара: |
БЭГ815(Last).1 | нет в наличии | ||
| 2 | Фланец задний Артикул: У05230 Код товара: 34502 |
У05230 | 34502 | нет в наличии | |
| 3 | Болт М8*155 мм Артикул: БЭГ815(Last).3 Код товара: |
БЭГ815(Last).3 | нет в наличии | ||
| 4 | Якорь Артикул: БЭГ815(Last).4 Код товара: |
БЭГ815(Last).4 | нет в наличии | ||
| 4+5 | Якорь и статор в сборе Артикул: У08431 Код товара: 60697 |
У08431 | 60697 | нет в наличии | |
| 5 | Статор Артикул: БЭГ815(Last).5 Код товара: |
БЭГ815(Last).5 | нет в наличии | ||
| 6 | Фланец передний - половина картера левая Артикул: У04653 Код товара: 39089 |
У04653 | 39089 | нет в наличии | |
| 7 | Ось регулятора Артикул: БЭГ815(Last).7 Код товара: |
БЭГ815(Last).7 | нет в наличии | ||
| 8 | Вилка регулятора центробежного Артикул: У02653 Код товара: 47357 |
У02653 | 47357 | нет в наличии | |
| 9 | Винт М*38 Артикул: БЭГ815(Last).9 Код товара: |
БЭГ815(Last).9 | нет в наличии | ||
| 10 | Сальник 20*30*7 Артикул: У01460 Код товара: 21346 |
У01460 | 21346 | нет в наличии | |
| 11 | Подшипник 6004z Артикул: У00150 Код товара: 23485 |
У00150 | 23485 | нет в наличии | |
| 12 | Кольцо стопорное d45 мм Артикул: У00891 Код товара: 24747 |
У00891 | 24747 | нет в наличии | |
| 13 | Регулятор центробежный в сборе Артикул: У02635 Код товара: 41910 |
У02635 | 41910 | нет в наличии | |
| 13а | Кольцо регулятора центробежного Артикул: У02636 Код товара: 41913 |
У02636 | 41913 | нет в наличии | |
| 14 | Палец поршневой Артикул: У01401 Код товара: 34476 |
У01401 | 34476 | нет в наличии | |
| 15 | Кожух двигателя Артикул: У02678 Код товара: 41914 |
У02678 | 41914 | нет в наличии | |
| 16 | Свеча зажигания Артикул: У00681 Код товара: 31778 |
У00681 | 31778 | нет в наличии | |
| 17 | Шпилька М6*100 мм Артикул: БЭГ815(Last).17 Код товара: |
БЭГ815(Last).17 | нет в наличии | ||
| 18 | Гайка М6 Артикул: БЭГ815(Last).18 Код товара: |
БЭГ815(Last).18 | нет в наличии | ||
| 19 | Болт М6*12 мм Артикул: БЭГ815(Last).19 Код товара: |
БЭГ815(Last).19 | нет в наличии | ||
| 20 | Головка цилиндра Артикул: У00892 Код товара: 34471 |
У00892 | 34471 | нет в наличии | |
| 21 | Прокладка головки цилиндра Артикул: У01407 Код товара: 34470 |
У01407 | 34470 | нет в наличии | |
| 22 | Цилиндр d45 мм Артикул: У01421 Код товара: 34472 |
У01421 | 34472 | нет в наличии | |
| 23 | Прокладка цилиндра Артикул: У01409 Код товара: 34473 |
У01409 | 34473 | нет в наличии | |
| 24 | Комплект колец поршневых D45 мм Артикул: У00897 Код товара: 59303 |
У00897 | 59303 | нет в наличии | |
| 25 | Поршень D45 мм Артикул: У01403 Код товара: 23905 |
У01403 | 23905 | нет в наличии | |
| 26 | Механизм кривошипо - шатунный в сборе Артикул: У05238 Код товара: 24743 |
У05238 | 24743 | нет в наличии | |
| 27 | Прокладка впускного коллектора Артикул: У00845 Код товара: 38419 |
У00845 | 38419 | нет в наличии | |
| 28 | Коллектор впускной Артикул: У00893 Код товара: 23913 |
У00893 | 23913 | нет в наличии | |
| 29 | Болт впускного коллектора Артикул: БЭГ815(Last).29 Код товара: |
БЭГ815(Last).29 | нет в наличии | ||
| 30 | Карбюратор Артикул: У01402 Код товара: 34488 |
У01402 | 34488 | нет в наличии | |
| 30а | Прокладка карбюратора Артикул: У01408 Код товара: 34489 |
У01408 | 34489 | нет в наличии | |
| 31 | Шпилька карбюратора Артикул: БЭГ815(Last).31 Код товара: |
БЭГ815(Last).31 | нет в наличии | ||
| 32 | Подшипник 6004z Артикул: У00150 Код товара: 23485 |
У00150 | 23485 | нет в наличии | |
| 33 | Сальник 20*30*7 Артикул: У01460 Код товара: 21346 |
У01460 | 21346 | нет в наличии | |
| 34 | Втулка картера установочная Артикул: БЭГ815(Last).34 Код товара: |
БЭГ815(Last).34 | нет в наличии | ||
| 35 | Половина картера правая Артикул: У02312 Код товара: 39061 |
У02312 | 39061 | нет в наличии | |
| 36 | Ножка резиновая Артикул: У05233 Код товара: 52535 |
У05233 | 52535 | нет в наличии | |
| 37 | Статор магнето с коммутатором Артикул: У07480 Код товара: 74003 |
У07480 | 74003 | нет в наличии | |
| 38 | Винт Артикул: БЭГ815(Last).38 Код товара: |
БЭГ815(Last).38 | нет в наличии | ||
| 39 | Маховик (ротор-магнето) Артикул: У01414 Код товара: 34500 |
У01414 | 34500 | нет в наличии | |
| 40 | Гайка маховика Артикул: БЭГ815РС(LAST).40 Код товара: |
БЭГ815РС(LAST).40 | нет в наличии | ||
| 41 | Стартер ручной в сборе Артикул: У01415 Код товара: 34484 |
У01415 | 34484 | нет в наличии | |
| 42 | Болт М6*12 мм Артикул: БЭГ815(Last).42 Код товара: |
БЭГ815(Last).42 | нет в наличии | ||
| 43 | Скоба регулятора оборотов Артикул: У05228 Код товара: 59250 |
У05228 | 59250 | нет в наличии | |
| 44 | Гайка М6 Артикул: БЭГ815(Last).44 Код товара: |
БЭГ815(Last).44 | нет в наличии | ||
| 45 | Болт М6*20 мм Артикул: БЭГ815(Last).45 Код товара: |
БЭГ815(Last).45 | нет в наличии | ||
| 46 | Пружина винта Артикул: БЭГ815(Last).46 Код товара: |
БЭГ815(Last).46 | нет в наличии | ||
| 47 | Пружина возвратная регулятора Артикул: У01411 Код товара: 24749 |
У01411 | 24749 | нет в наличии | |
| 48 | Пружина тяги дроссельной заслонки Артикул: У01412 Код товара: 34481 |
У01412 | 34481 | нет в наличии | |
| 49 | Тяга дроссельной заслонки Артикул: У01418 Код товара: 34483 |
У01418 | 34483 | нет в наличии | |
| 50 | Глушитель Артикул: У05231 Код товара: 34492 |
У05231 | 34492 | нет в наличии | |
| 51 | Прокладка выхлопной трубы Артикул: У01406 Код товара: 34493 |
У01406 | 34493 | нет в наличии | |
| 52 | Корпус панели управления Артикул: У05411 Код товара: 24738 |
У05411 | 24738 | нет в наличии | |
| 53 | Конденсатор 12 мкФ 350В (CBB61) Артикул: У05232 Код товара: 59254 |
У05232 | 59254 | нет в наличии | |
| 54 | Евророзетка 220В D-013 Артикул: У00436 Код товара: 23333 |
У00436 | 23333 | нет в наличии | |
| 55 | Автомат защиты 10А Артикул: У01364 Код товара: 39290 |
У01364 | 39290 | нет в наличии | |
| 56 | Гайка автомата защиты Артикул: БЭГ815(Last).56 Код товара: |
БЭГ815(Last).56 | нет в наличии | ||
| 57 | Пленка защитная выключателя зажигания Артикул: БЭГ815(Last).57 Код товара: |
БЭГ815(Last).57 | нет в наличии | ||
| 58 | Выключатель зажигания Артикул: У00890 Код товара: 37234 |
У00890 | 37234 | нет в наличии | |
| 59 | Гайка М6 Артикул: БЭГ815(Last).59 Код товара: |
БЭГ815(Last).59 | нет в наличии | ||
| 60 | Катушка зажигания Артикул: У00889 Код товара: 23912 |
У00889 | 23912 | нет в наличии | |
| 61 | Колпачек свечи зажигания Артикул: БЭГ815(Last).61 Код товара: |
БЭГ815(Last).61 | нет в наличии | ||
| 62 | Фильтр заливной горловины Артикул: У00724 Код товара: 31968 |
У00724 | 31968 | нет в наличии | |
| 63 | Крышка топливного бака малая D85 Артикул: У02004 Код товара: 21342 |
У02004 | 21342 | нет в наличии | |
| 63 | Крышка топливного бака большая D98 Артикул: У01650 Код товара: 34556 |
У01650 | 34556 | нет в наличии | |
| 64 | Ручка Артикул: БЭГ815(Last).64 Код товара: |
БЭГ815(Last).64 | нет в наличии | ||
| 65 | Бак топливный Артикул: У04341 Код товара: 43603 |
У04341 | 43603 | нет в наличии | |
| 66 | Труба глишителя Артикул: БЭГ815РС(LAST).66 Код товара: |
БЭГ815РС(LAST).66 | нет в наличии | ||
| 67 | Розетка YG-001 12В Артикул: У01603 Код товара: 34506 |
У01603 | 34506 | нет в наличии | |
| 68 | Автомат защиты 5А Артикул: У04216 Код товара: 50642 |
У04216 | 50642 | нет в наличии | |
| 69 | В данной модели не применяется Артикул: БЭГ815(Last).69 Код товара: |
БЭГ815(Last).69 | нет в наличии | ||
| 70 | Болт М6*12 мм Артикул: БЭГ815РС(LAST).70 Код товара: |
БЭГ815РС(LAST).70 | нет в наличии |
