Калибр БК-1280, БК-1380, БК-1580(Oligen,OLG)

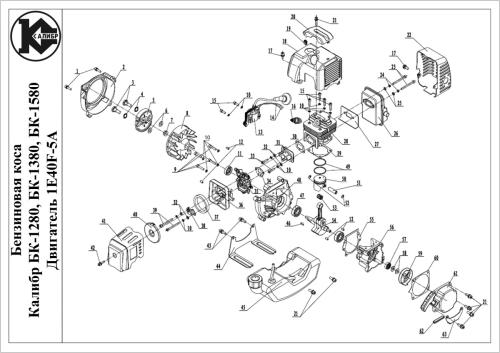

Сборочный чертёж Калибр БК-1280, БК-1380, БК-1580(Oligen,OLG)
| Поз. | Наименование | Артикул | Код товара | Цена, руб. | В корзину |
|---|---|---|---|---|---|
| 1 | Винт М5*25 Артикул: БК1280(OLG)Дв.1 Код товара: |
БК1280(OLG)Дв.1 | нет в наличии | ||
| 2 | Крышка магнето-ротора Артикул: У03002 Код товара: 30443 |
У03002 | 30443 | 429 ₽ | |
| 3 | Болт колодок сцепления Артикул: У04736 Код товара: 55685 |
У04736 | 55685 | нет в наличии | |
| 4 | Шайба корончатая 14*10,5*0,3 Артикул: У05070 Код товара: 58156 |
У05070 | 58156 | нет в наличии | |
| 5 | Колодки сцепления Артикул: У01618 Код товара: 35294 |
У01618 | 35294 | 135 ₽ | |
| 6 | Шайба 10 Артикул: БК1280(OLG)Дв.6 Код товара: |
БК1280(OLG)Дв.6 | нет в наличии | ||
| 7 | Гайка М8 Артикул: БК1280(OLG)Дв.7 Код товара: |
БК1280(OLG)Дв.7 | нет в наличии | ||
| 8 | Магнето-ротор Артикул: У03553 Код товара: 27994 |
У03553 | 27994 | 365 ₽ | |
| 9 | Винт М5*30 Артикул: БК1280(OLG)Дв.9 Код товара: |
БК1280(OLG)Дв.9 | нет в наличии | ||
| 10 | Шайба пружинная Артикул: БК1280(OLG)Дв.10 Код товара: |
БК1280(OLG)Дв.10 | нет в наличии | ||
| 11 | Сальник 15*30*7 Артикул: У01675 Код товара: 30440 |
У01675 | 30440 | 26 ₽ | |
| 12 | Втулка установочная Артикул: БК1280(OLG)Дв.12 Код товара: |
БК1280(OLG)Дв.12 | нет в наличии | ||
| 13 | Катушка зажигания Артикул: У03015 Код товара: 27995 |
У03015 | 27995 | 330 ₽ | |
| 14 | Провод низкого напряжения Артикул: БК1280(OLG)Дв.14 Код товара: |
БК1280(OLG)Дв.14 | нет в наличии | ||
| 15 | Болт М5*20 Артикул: БК1280(OLG)Дв.15 Код товара: |
БК1280(OLG)Дв.15 | нет в наличии | ||
| 16 | Свеча зажигания Артикул: У01499 Код товара: 34474 |
У01499 | 34474 | 80 ₽ | |
| 17 | Болт М5*12 Артикул: БК1280(OLG)Дв.17 Код товара: |
БК1280(OLG)Дв.17 | нет в наличии | ||
| 18 | Кожух двигателя защитный с колпаком Артикул: У03550 Код товара: 30446 |
У03550 | 30446 | 501 ₽ | |
| 19 | Вставка резиновая Артикул: БК1280(OLG)Дв.19 Код товара: |
БК1280(OLG)Дв.19 | нет в наличии | ||
| 20 | Колпак кожуха двигателя защитного Артикул: У03549 Код товара: 30447 |
У03549 | 30447 | нет в наличии | |
| 21 | Болт М5*12 Артикул: БК1280(OLG)Дв.21 Код товара: |
БК1280(OLG)Дв.21 | нет в наличии | ||
| 22 | Крышка глушителя Артикул: У03551 Код товара: 31253 |
У03551 | 31253 | нет в наличии | |
| 23 | Шпилька резьбовая М6*55 Артикул: БК1280(OLG)Дв.23 Код товара: |
БК1280(OLG)Дв.23 | нет в наличии | ||
| 24 | Шайба пружинная Артикул: БК1280(OLG)Дв.24 Код товара: |
БК1280(OLG)Дв.24 | нет в наличии | ||
| 25 | Шайба Артикул: БК1280(OLG)Дв.25 Код товара: |
БК1280(OLG)Дв.25 | нет в наличии | ||
| 26 | Глушитель Артикул: У03010 Код товара: 26696 |
У03010 | 26696 | 93 ₽ | |
| 27 | Прокладка глушителя Артикул: У03018 Код товара: 28001 |
У03018 | 28001 | 10 ₽ | |
| 28 | Цилиндр d40 мм Артикул: У04826 Код товара: 28000 |
У04826 | 28000 | нет в наличии | |
| 29 | Прокладка цилиндра Артикул: У02699 Код товара: 35214 |
У02699 | 35214 | нет в наличии | |
| 30 | Прокладка впускного коллектора Артикул: У02700 Код товара: 28002 |
У02700 | 28002 | нет в наличии | |
| 31 | Коллектор впускной Артикул: У03001 Код товара: 26700 |
У03001 | 26700 | 42 ₽ | |
| 32 | Шайба Артикул: БК1280(OLG)Дв.32 Код товара: |
БК1280(OLG)Дв.32 | нет в наличии | ||
| 33 | Болт М5*25 Артикул: БК1280(OLG)Дв.33 Код товара: |
БК1280(OLG)Дв.33 | нет в наличии | ||
| 34 | Прокладка карбюратора Артикул: У03552 Код товара: 28003 |
У03552 | 28003 | нет в наличии | |
| 35 | Карбюратор Артикул: У03020 Код товара: 67677 |
У03020 | 67677 | 480 ₽ | |
| 36 | Основание воздушного фильтра Артикул: У03003 Код товара: 27237 |
У03003 | 27237 | нет в наличии | |
| 37 | Элемент воздушного фильтра Артикул: У00844 Код товара: 28838 |
У00844 | 28838 | нет в наличии | |
| 38 | Скоба прижимная Артикул: БК1280(OLG)Дв.38 Код товара: |
БК1280(OLG)Дв.38 | нет в наличии | ||
| 39 | Шпилька резьбовая М5*50 Артикул: БК1280(OLG)Дв.39 Код товара: |
БК1280(OLG)Дв.39 | нет в наличии | ||
| 40 | Крышка элемента воздушного фильтра Артикул: БК1280(OLG)Дв.40 Код товара: |
БК1280(OLG)Дв.40 | нет в наличии | ||
| 41 | Крышка воздушного фильтра Артикул: У03004 Код товара: 27238 |
У03004 | 27238 | нет в наличии | |
| 42 | Болт М5*16 Артикул: БК1280(OLG)Дв.42 Код товара: |
БК1280(OLG)Дв.42 | нет в наличии | ||
| 43 | Болт М5*30 Артикул: БК1280(OLG)Дв.43 Код товара: |
БК1280(OLG)Дв.43 | нет в наличии | ||
| 44 | Кронштейн бака топливного Артикул: У05080 Код товара: 34636 |
У05080 | 34636 | 2 594 ₽ | |
| 45 | Бак топливный Артикул: У03808 Код товара: 43228 |
У03808 | 43228 | 230 ₽ | |
| 46 | Шпонка сегментная 3*5*13 Артикул: У02043 Код товара: 31239 |
У02043 | 31239 | 18 ₽ | |
| 47 | Подшипник 6202 (15*35*11) Артикул: У00023 Код товара: 27119 |
У00023 | 27119 | нет в наличии | |
| 48 | Половина картера левая Артикул: У03011л Код товара: |
У03011л | нет в наличии | ||
| 49 | Кольцо поршневое D40 мм Артикул: У04703 Код товара: 59304 |
У04703 | 59304 | 50 ₽ | |
| 50 | Поршень D40 мм Артикул: У04828 Код товара: 27996 |
У04828 | 27996 | 454 ₽ | |
| 51 | Палец поршневой L=33 мм, D10 мм Артикул: У04827 Код товара: 41062 |
У04827 | 41062 | 31 ₽ | |
| 52 | Кольцо стопорное пальца поршня Артикул: У03008 Код товара: 23058 |
У03008 | 23058 | 10 ₽ | |
| 53 | Подшипник игольчатый 10*13*13 Артикул: У02064.13 Код товара: 24836 |
У02064.13 | 24836 | 120 ₽ | |
| 54 | Механизм кривошипно-шатунный Артикул: У03014.13 Код товара: 31250 |
У03014.13 | 31250 | 435 ₽ | |
| 55 | Прокладка картера Артикул: У02698 Код товара: 27993 |
У02698 | 27993 | 85 ₽ | |
| 56 | Половина картера правая Артикул: У03011п Код товара: 35148 |
У03011п | 35148 | нет в наличии | |
| 57 | Сальник 12*22*7 Артикул: У01673 Код товара: 27464 |
У01673 | 27464 | нет в наличии | |
| 58 | Шайба Артикул: БК1280(OLG)Дв.58 Код товара: |
БК1280(OLG)Дв.58 | нет в наличии | ||
| 59 | Шкив стартера Артикул: У03016 Код товара: 26677 |
У03016 | 26677 | нет в наличии | |
| 60 | Прокладка стартера Артикул: У03009 Код товара: 30439 |
У03009 | 30439 | 10 ₽ | |
| 61 | Стартер ручной в сборе Артикул: У00837 Код товара: 30441 |
У00837 | 30441 | 140 ₽ | |
| 62 | Амортизатор топливного бака Артикул: БК1280(OLG)Дв.62 Код товара: |
БК1280(OLG)Дв.62 | нет в наличии | ||
| 63 | Скоба крепления топливного бака Артикул: БК1280(OLG)Дв.63 Код товара: |
БК1280(OLG)Дв.63 | нет в наличии |
Сборочный чертёж Калибр БК-1280, БК-1380, БК-1580(Oligen,OLG)
| Поз. | Наименование | Артикул | Код товара | Цена, руб. | В корзину |
|---|---|---|---|---|---|
| 1 | Гайка М10 левая Артикул: У01619 Код товара: 23108 |
У01619 | 23108 | нет в наличии | |
| 1.1 | Барабан муфты сцепления Артикул: У05014 Код товара: 58053 |
У05014 | 58053 | нет в наличии | |
| 1.10 | Хомут штанги Артикул: У03816 Код товара: 37273 |
У03816 | 37273 | 100 ₽ | |
| 1.2 | Кольцо стопорное d35 мм Артикул: У00079 Код товара: 23034 |
У00079 | 23034 | нет в наличии | |
| 1.3 | Подшипник 6202RS (15*35*11) Артикул: У00023rs Код товара: 29524 |
У00023rs | 29524 | 70 ₽ | |
| 1.4 | Кольцо стопорное D15 мм Артикул: У00035 Код товара: 37043 |
У00035 | 37043 | нет в наличии | |
| 1.5 | Корпус муфты сцепления Артикул: У03039 Код товара: 38850 |
У03039 | 38850 | 400 ₽ | |
| 1.6 | Уплотнение двигателя и штанги Артикул: У04049 Код товара: 48681 |
У04049 | 48681 | 40 ₽ | |
| 1.7 | Хомут штанги Артикул: У03816 Код товара: 37273 |
У03816 | 37273 | 100 ₽ | |
| 1.8 | Винт Артикул: БК1280(OLG)1.8 Код товара: |
БК1280(OLG)1.8 | нет в наличии | ||
| 1.9 | Винт Артикул: БК1280(OLG)1.9 Код товара: |
БК1280(OLG)1.9 | нет в наличии | ||
| 2 | Шайба защитная ножа Артикул: У01654 Код товара: 23084 |
У01654 | 23084 | 40 ₽ | |
| 2.1 | Барабан муфты сцепления Артикул: У05014 Код товара: 58053 |
У05014 | 58053 | нет в наличии | |
| 2.10 | Винт Артикул: БК1280(OLG)2.10 Код товара: |
БК1280(OLG)2.10 | нет в наличии | ||
| 2.11 | Винт Артикул: БК1280(OLG)2.11 Код товара: |
БК1280(OLG)2.11 | нет в наличии | ||
| 2.12 | Втулка Артикул: БК1280(OLG)2.12 Код товара: |
БК1280(OLG)2.12 | нет в наличии | ||
| 2.2 | Кольцо стопорное d35 мм Артикул: У00079 Код товара: 23034 |
У00079 | 23034 | нет в наличии | |
| 2.3 | Подшипник 6202RS (15*35*11) Артикул: У00023rs Код товара: 29524 |
У00023rs | 29524 | 70 ₽ | |
| 2.4 | Кольцо стопорное D15 мм Артикул: У00035 Код товара: 37043 |
У00035 | 37043 | нет в наличии | |
| 2.5 | Корпус муфты сцепления Артикул: У03039 Код товара: 38850 |
У03039 | 38850 | 400 ₽ | |
| 2.6 | Уплотнение двигателя и штанги Артикул: У04049 Код товара: 48681 |
У04049 | 48681 | 40 ₽ | |
| 2.7 | Крышка корпуса муфты сцепления Артикул: БК1280(OLG)2.7 Код товара: |
БК1280(OLG)2.7 | нет в наличии | ||
| 2.8 | Винт Артикул: БК1280(OLG)2.8 Код товара: |
БК1280(OLG)2.8 | нет в наличии | ||
| 2.9 | Кольцо стопорное Артикул: БК1280(OLG)2.9 Код товара: |
БК1280(OLG)2.9 | нет в наличии | ||
| 3 | Шайба прижимная А Артикул: У01655 Код товара: 23083 |
У01655 | 23083 | нет в наличии | |
| 4 | Нож 3Т (3 лопасти) Артикул: 61815 Код товара: 48813 |
61815 | 48813 | нет в наличии | |
| 5 | Шайба опорная В Артикул: У01677 Код товара: 37272 |
У01677 | 37272 | 30 ₽ | |
| 5-20 | Редуктор в сборе Артикул: У05017 Код товара: 58052 |
У05017 | 58052 | 465 ₽ | |
| 6 | Винт М5*10 Артикул: БК1280(OLG).6 Код товара: |
БК1280(OLG).6 | нет в наличии | ||
| 7 | Крышка редуктора защитная Артикул: У03536 Код товара: 31257 |
У03536 | 31257 | 107 ₽ | |
| 8 | Кольцо стопорное d32 мм Артикул: У00056 Код товара: 23032 |
У00056 | 23032 | нет в наличии | |
| 9 | Подшипник 6002RS (15*32*9) Артикул: У00149rs Код товара: 29544 |
У00149rs | 29544 | 70 ₽ | |
| 10 | Шпиндель Артикул: У01670 Код товара: 23082 |
У01670 | 23082 | 215 ₽ | |
| 11 | Шестерня большая Артикул: У03546 Код товара: 23024 |
У03546 | 23024 | нет в наличии | |
| 12 | Подшипник 6000RS (10*26*8) Артикул: У00070rs Код товара: 29542 |
У00070rs | 29542 | 70 ₽ | |
| 13 | Корпус редуктора Артикул: У01659 Код товара: 23557 |
У01659 | 23557 | нет в наличии | |
| 14 | Винт М6*12 Артикул: БК1280(OLG).14 Код товара: |
БК1280(OLG).14 | нет в наличии | ||
| 15 | Винт М5*12 Артикул: БК1280(OLG).15 Код товара: |
БК1280(OLG).15 | нет в наличии | ||
| 16 | Винт М5*35 Артикул: БК1280(OLG).16 Код товара: |
БК1280(OLG).16 | нет в наличии | ||
| 17 | Гайка М5 Артикул: БК1280(OLG).17 Код товара: |
БК1280(OLG).17 | нет в наличии | ||
| 18 | Шестерня малая Артикул: У05224 Код товара: 58993 |
У05224 | 58993 | 300 ₽ | |
| 19 | Кольцо стопорное D10 мм Артикул: У01247 Код товара: 30969 |
У01247 | 30969 | 10 ₽ | |
| 20 | Кольцо стопорное d26 мм Артикул: У03499 Код товара: 59381 |
У03499 | 59381 | нет в наличии | |
| 21 | Труба алюминиевая Артикул: У04910 Код товара: 55663 |
У04910 | 55663 | нет в наличии | |
| 22 | Винт М5*25 Артикул: БК1280(OLG).22 Код товара: |
БК1280(OLG).22 | нет в наличии | ||
| 23 | Муфта кожуха защитного Артикул: У02034 Код товара: 38846 |
У02034 | 38846 | 90 ₽ | |
| 24 | Пластина крепления кожуха защитного Артикул: У03822 Код товара: 47642 |
У03822 | 47642 | нет в наличии | |
| 25 | Кожух защитный Артикул: У01651а Код товара: 43513 |
У01651а | 43513 | нет в наличии | |
| 26 | Гайка М5 Артикул: БК1280(OLG).26 Код товара: |
БК1280(OLG).26 | нет в наличии | ||
| 27 | Нож фигурный для защитного кожуха Артикул: У04766 Код товара: 31241 |
У04766 | 31241 | 40 ₽ | |
| 28 | Винт ST3,5*8 Артикул: У04766 Код товара: 31241 |
У04766 | 31241 | 40 ₽ | |
| 29 | Рукоятка левая Артикул: У03547 Код товара: 31247 |
У03547 | 31247 | нет в наличии | |
| 30 | Накладка губчатая Артикул: БК1280(OLG).30 Код товара: |
БК1280(OLG).30 | нет в наличии | ||
| 31 | Вал L=152 мм, 9 шлицов, D8 мм Артикул: У05015 Код товара: 58050 |
У05015 | 58050 | нет в наличии | |
| 32 | Втулка (подшипник скольжения) Артикул: У05016 Код товара: 58051 |
У05016 | 58051 | 99 ₽ | |
| 33 | Винт М5*30 Артикул: БК1280(OLG).33 Код товара: |
БК1280(OLG).33 | нет в наличии | ||
| 34 | Скоба муфты Артикул: БК1280(OLG).34 Код товара: |
БК1280(OLG).34 | нет в наличии | ||
| 34-37 | Муфта рукоятки управления (3 детали) Артикул: У02038 Код товара: 38849 |
У02038 | 38849 | 130 ₽ | |
| 35 | Полумуфта нижняя Артикул: БК1280(OLG).35 Код товара: |
БК1280(OLG).35 | нет в наличии | ||
| 36 | Полумуфта верхняя Артикул: БК1280(OLG).36 Код товара: |
БК1280(OLG).36 | нет в наличии | ||
| 37 | Рукоятка управления правая в сборе Артикул: У03544 Код товара: 31246 |
У03544 | 31246 | нет в наличии | |
| 38 | Хомут ремня большой Артикул: У05078 Код товара: 58531 |
У05078 | 58531 | 80 ₽ | |
| 39 | Хомут ремня малый Артикул: У05079 Код товара: 58532 |
У05079 | 58532 | 40 ₽ | |
| 40 | Винт М5*20 Артикул: БК1280(OLG).40 Код товара: |
БК1280(OLG).40 | нет в наличии | ||
| 41 | Хомут штанги Артикул: У03816 Код товара: 37273 |
У03816 | 37273 | 100 ₽ | |
| 42 | Кольцо стопорное d45 мм Артикул: У00891 Код товара: 24747 |
У00891 | 24747 | 36 ₽ | |
| 43 | Уплотнение двигателя и штанги Артикул: У04049 Код товара: 48681 |
У04049 | 48681 | 40 ₽ | |
| 44 | Винт М6*30 Артикул: БК1280(OLG).44 Код товара: |
БК1280(OLG).44 | нет в наличии | ||
| 45 | Кольцо стопорное D15 мм Артикул: У00035 Код товара: 37043 |
У00035 | 37043 | нет в наличии | |
| 46 | Корпус муфты сцепления Артикул: У03039 Код товара: 38850 |
У03039 | 38850 | 400 ₽ | |
| 47 | Подшипник 6202RS (15*35*11) Артикул: У00023rs Код товара: 29524 |
У00023rs | 29524 | 70 ₽ | |
| 48 | Кольцо стопорное d35 мм Артикул: У00079 Код товара: 23034 |
У00079 | 23034 | нет в наличии | |
| 49 | Барабан муфты сцепления Артикул: У05014 Код товара: 58053 |
У05014 | 58053 | нет в наличии | |
| 50 | Ремень Артикул: У02136 Код товара: 23721 |
У02136 | 23721 | 143 ₽ | |
| 51 | Двигатель 1E40F-5A Артикул: БК1280(OLG).51 Код товара: |
БК1280(OLG).51 | нет в наличии |
