Калибр ЭП-1500/40м(DSH) c 01.2022

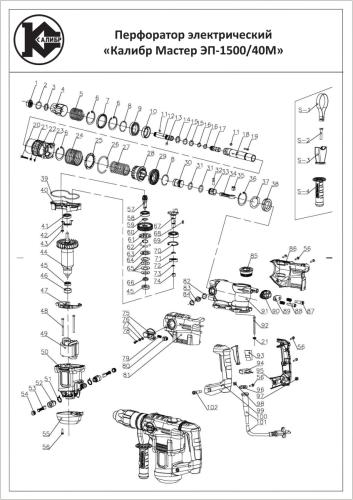

Сборочный чертёж Калибр ЭП-1500/40м(DSH) c 01.2022
| Поз. | Наименование | Артикул | Код товара | Цена, руб. | В корзину |
|---|---|---|---|---|---|
| 1 | Колпачок передний Артикул: У03966 Код товара: 59993 |
У03966 | 59993 | нет в наличии | |
| 2 | Кольцо запорное пружинное d23,5*2 Артикул: У03967 Код товара: 59994 |
У03967 | 59994 | нет в наличии | |
| 3 | Шайба 38,5*26,2*4 Артикул: ЭП1500/40м(DSH).3 Код товара: |
ЭП1500/40м(DSH).3 | нет в наличии | ||
| 4 | Гильза защитная (крышка фиксатора) Артикул: У08408 Код товара: 59997 |
У08408 | 59997 | нет в наличии | |
| 5 | Пружина 31,5*2*60 Артикул: ЭП1500/40м(DSH).5 Код товара: |
ЭП1500/40м(DSH).5 | нет в наличии | ||
| 6 | Шайба Артикул: ЭП1500/40м(DSH).6 Код товара: |
ЭП1500/40м(DSH).6 | нет в наличии | ||
| 7 | Кольцо стопорное d55 мм Артикул: У01913 Код товара: 28567 |
У01913 | 28567 | нет в наличии | |
| 8 | Сальник 35*55*8 Артикул: У01915 Код товара: 28568 |
У01915 | 28568 | нет в наличии | |
| 9 | Кольцо запорное пружинное d31,5*1,6 Артикул: У08407 Код товара: 60051 |
У08407 | 60051 | нет в наличии | |
| 10 | Подшипник 6907 Артикул: У01220 Код товара: 8240 |
У01220 | 8240 | нет в наличии | |
| 11 | Кольцо Артикул: ЭП1500/40м(DSH).11 Код товара: |
ЭП1500/40м(DSH).11 | нет в наличии | ||
| 12 | Шарик стальной D8 мм Артикул: У01877 Код товара: 38024 |
У01877 | 38024 | нет в наличии | |
| 13 | Вал (патрон) Артикул: ЭП1500/40м(DSH).12 Код товара: 77697 |
ЭП1500/40м(DSH).12 | 77697 | нет в наличии | |
| 14 | Шарик стальной D7,14 мм Артикул: У01221 Код товара: 23530 |
У01221 | 23530 | нет в наличии | |
| 15 | Кольцо резиновое 27,4*1,2*4 Артикул: ЭП1500/40м(DSH).15 Код товара: 77698 |
ЭП1500/40м(DSH).15 | 77698 | нет в наличии | |
| 16 | Кольцо резиновое 17,4*1,2*4 Артикул: ЭП1500/40м(DSH).16 Код товара: 77699 |
ЭП1500/40м(DSH).16 | 77699 | нет в наличии | |
| 17 | Ударник вторичный Артикул: ЭП1500/40м(DSH).17 Код товара: 77700 |
ЭП1500/40м(DSH).17 | 77700 | нет в наличии | |
| 18 | Ствол Артикул: ЭП1500/40м(DSH).18 Код товара: 77701 |
ЭП1500/40м(DSH).18 | 77701 | нет в наличии | |
| 19 | Шпонка призматическая 3*3*18 Артикул: У01222 Код товара: 28394 |
У01222 | 28394 | нет в наличии | |
| 20 | Корпус ствола Артикул: ЭП1500/40м(DSH).20 Код товара: |
ЭП1500/40м(DSH).20 | нет в наличии | ||
| 21 | Болт М6*30 Артикул: ЭП1500/40м(DSH).21 Код товара: |
ЭП1500/40м(DSH).21 | нет в наличии | ||
| 22 | Пружина 50,8*1,6*50 Артикул: ЭП1500/40м(DSH).22 Код товара: |
ЭП1500/40м(DSH).22 | нет в наличии | ||
| 23 | Диск стопорящий Артикул: У08198 Код товара: 60006 |
У08198 | 60006 | нет в наличии | |
| 24 | Кольцо стопорное 60*2 Артикул: ЭП1500/40м(DSH).24 Код товара: |
ЭП1500/40м(DSH).24 | нет в наличии | ||
| 25 | Пружина большая 37,5*3*6*78 Артикул: ЭП1500/40м(DSH).25 Код товара: |
ЭП1500/40м(DSH).25 | нет в наличии | ||
| 26 | Муфта ствола Артикул: ЭП1500/40м(DSH).26 Код товара: 77702 |
ЭП1500/40м(DSH).26 | 77702 | нет в наличии | |
| 27 | Шестерня большая конусная Артикул: ЭП1500/40м(DSH).27 Код товара: 77693 |
ЭП1500/40м(DSH).27 | 77693 | нет в наличии | |
| 28 | Кольцо резиновое d28*1,8 Артикул: ЭП1500/40м(DSH).28 Код товара: |
ЭП1500/40м(DSH).28 | нет в наличии | ||
| 29 | Груз ударный Артикул: ЭП1500/40м(DSH).29 Код товара: |
ЭП1500/40м(DSH).29 | нет в наличии | ||
| 30 | Кольцо резиновое d23,5*3,5 Артикул: ЭП1500/40м(DSH).30 Код товара: 77703 |
ЭП1500/40м(DSH).30 | 77703 | нет в наличии | |
| 31 | Поршень Артикул: ЭП1500/40м(DSH).31 Код товара: 77704 |
ЭП1500/40м(DSH).31 | 77704 | нет в наличии | |
| 32 | Палец поршневой D8 мм, L=27 мм Артикул: У03442 Код товара: 28465 |
У03442 | 28465 | нет в наличии | |
| 33 | Шатун Артикул: ЭП1500/40м(DSH).33 Код товара: |
ЭП1500/40м(DSH).33 | нет в наличии | ||
| 34 | Подшипник игольчатый HK1210 (12*16*10) Артикул: У01224 Код товара: 26480 |
У01224 | 26480 | нет в наличии | |
| 35 | Кольцо стопорное d50 Артикул: У08406 Код товара: 60010 |
У08406 | 60010 | нет в наличии | |
| 36 | Шайба - бабочка Артикул: ЭП1500/40м(DSH).36 Код товара: |
ЭП1500/40м(DSH).36 | нет в наличии | ||
| 37 | Подшипник скольжения (втулка) Артикул: ЭП1500/40м(DSH).37 Код товара: |
ЭП1500/40м(DSH).37 | нет в наличии | ||
| 38 | Корпус КШМ Артикул: ЭП1500/40м(DSH).38 Код товара: |
ЭП1500/40м(DSH).38 | нет в наличии | ||
| 39 | Винт М5*22 Артикул: ЭП1500/40м(DSH).39 Код товара: |
ЭП1500/40м(DSH).39 | нет в наличии | ||
| 40 | Крышка смазочного окна Артикул: ЭП1500/40м(DSH).40 Код товара: |
ЭП1500/40м(DSH).40 | нет в наличии | ||
| 41 | Кольцо резиновое 31,5*2 Артикул: У05442 Код товара: 69583 |
У05442 | 69583 | нет в наличии | |
| 42 | Кожу, левая часть Артикул: ЭП1500/40м(DSH).42 Код товара: |
ЭП1500/40м(DSH).42 | нет в наличии | ||
| 43 | Винт М3,9*16 Артикул: ЭП1500/40м(DSH).43 Код товара: |
ЭП1500/40м(DSH).43 | нет в наличии | ||
| 44 | Винт Артикул: ЭП1500/40м(DSH).44 Код товара: |
ЭП1500/40м(DSH).44 | нет в наличии | ||
| 45 | Пружина Артикул: ЭП1500/40м(DSH).45 Код товара: |
ЭП1500/40м(DSH).45 | нет в наличии | ||
| 46 | Пластина амортизатора Артикул: ЭП1500/40м(DSH).46 Код товара: |
ЭП1500/40м(DSH).46 | нет в наличии | ||
| 47 | Амортизатор Артикул: ЭП1500/40м(DSH).47 Код товара: |
ЭП1500/40м(DSH).47 | нет в наличии | ||
| 48 | Винт М6.3*55 Артикул: У08405 Код товара: 60040 |
У08405 | 60040 | нет в наличии | |
| 49 | Кольцо резиновое 17,5*2 Артикул: У08404 Код товара: 60034 |
У08404 | 60034 | нет в наличии | |
| 50 | Ось переключателя режимов Артикул: ЭП1500/40м(DSH).50 Код товара: |
ЭП1500/40м(DSH).50 | нет в наличии | ||
| 51 | Стопорное кольцо 21 Артикул: У02669 Код товара: 42340 |
У02669 | 42340 | нет в наличии | |
| 52 | Винт M4*12 Артикул: У01872 Код товара: 38020 |
У01872 | 38020 | нет в наличии | |
| 52-55 | Переключатель режимов в сборе Артикул: У08199 Код товара: 60028 |
У08199 | 60028 | нет в наличии | |
| 53 | Ручка переключателя режимов Артикул: ЭП1500/40м(DSH).53 Код товара: |
ЭП1500/40м(DSH).53 | нет в наличии | ||
| 54 | Пружина 0.6*4.5*17.5 Артикул: ЭП1500/40м(DSH).54 Код товара: |
ЭП1500/40м(DSH).54 | нет в наличии | ||
| 55 | Кнопка фиксации Артикул: ЭП1500/40м(DSH).55 Код товара: |
ЭП1500/40м(DSH).55 | нет в наличии | ||
| 56 | Кожу, правая часть Артикул: ЭП1500/40м(DSH).56 Код товара: |
ЭП1500/40м(DSH).56 | нет в наличии | ||
| 57 | Кривошип Артикул: ЭП1500/40м(DSH).57 Код товара: |
ЭП1500/40м(DSH).57 | нет в наличии | ||
| 58 | Шпонка A4*4*12 Артикул: У02427 Код товара: 28395 |
У02427 | 28395 | нет в наличии | |
| 59 | Подшипник 6204 Артикул: У00028 Код товара: 76748 |
У00028 | 76748 | нет в наличии | |
| 60 | Кольцо стопорное 47 Артикул: У00080 Код товара: 42584 |
У00080 | 42584 | нет в наличии | |
| 61 | Втулка промежуточная Артикул: ЭП1500/40м(DSH).61 Код товара: |
ЭП1500/40м(DSH).61 | нет в наличии | ||
| 62 | Шестерня первичная Артикул: ЭП1500/40м(DSH).62 Код товара: |
ЭП1500/40м(DSH).62 | нет в наличии | ||
| 63 | Кольцо стопорное Артикул: У00074 Код товара: 23443 |
У00074 | 23443 | нет в наличии | |
| 64 | Подшипник игольчатый HK1416 Артикул: У00042 Код товара: 28124 |
У00042 | 28124 | нет в наличии | |
| 65 | Вал - шестерня (Z=8, D18 мм, L=50 мм) Артикул: ЭП1500/40м(DSH).65 Код товара: 77705 |
ЭП1500/40м(DSH).65 | 77705 | нет в наличии | |
| 65-76 | Муфта в сборе Артикул: ЭП1500/40м(DSH).65-76 Код товара: 77706 |
ЭП1500/40м(DSH).65-76 | 77706 | нет в наличии | |
| 66 | Подшипник 6002 Артикул: У00149 Код товара: 4287 |
У00149 | 4287 | нет в наличии | |
| 67 | Шайба 19*14.1*0.8 Артикул: ЭП1500/40м(DSH).67 Код товара: |
ЭП1500/40м(DSH).67 | нет в наличии | ||
| 68 | Шестерня вторичная Артикул: ЭП1500/40м(DSH).68 Код товара: |
ЭП1500/40м(DSH).68 | нет в наличии | ||
| 69 | Диск муфты Артикул: ЭП1500/40м(DSH).69 Код товара: |
ЭП1500/40м(DSH).69 | нет в наличии | ||
| 70 | Шарик стальной Артикул: ЭП1500/40м(DSH).70 Код товара: |
ЭП1500/40м(DSH).70 | нет в наличии | ||
| 71 | Кольцо запорное пружинное 12.5*1 Артикул: У08403 Код товара: 45994 |
У08403 | 45994 | нет в наличии | |
| 72 | Диск нажимной Артикул: ЭП1500/40м(DSH).72 Код товара: |
ЭП1500/40м(DSH).72 | нет в наличии | ||
| 73 | Пружина 20.5*2.8*14.5 Артикул: ЭП1500/40м(DSH).73 Код товара: |
ЭП1500/40м(DSH).73 | нет в наличии | ||
| 74 | Пружина большая Артикул: ЭП1500/40м(DSH).74 Код товара: |
ЭП1500/40м(DSH).74 | нет в наличии | ||
| 75 | Пружина тарельчатая 10*27*4 Артикул: ЭП1500/40м(DSH).75 Код товара: |
ЭП1500/40м(DSH).75 | нет в наличии | ||
| 76 | Шайба 8.5*1.2 Артикул: ЭП1500/40м(DSH).76 Код товара: |
ЭП1500/40м(DSH).76 | нет в наличии | ||
| 77 | Подшипник 628 Артикул: У00098 Код товара: 59893 |
У00098 | 59893 | нет в наличии | |
| 78 | Прокладка резиновая Артикул: ЭП1500/40м(DSH).78 Код товара: |
ЭП1500/40м(DSH).78 | нет в наличии | ||
| 79 | Корпус редуктора Артикул: ЭП1500/40м(DSH).79 Код товара: |
ЭП1500/40м(DSH).79 | нет в наличии | ||
| 80 | Подшипник 6001 Артикул: У00073 Код товара: 31082 |
У00073 | 31082 | нет в наличии | |
| 81 | Крышка подшипника Артикул: ЭП1500/40м(DSH).81 Код товара: |
ЭП1500/40м(DSH).81 | нет в наличии | ||
| 82 | Винт M4*14 Артикул: У08146 Код товара: 59979 |
У08146 | 59979 | нет в наличии | |
| 83 | Якорь Артикул: У08197 Код товара: 60048 |
У08197 | 60048 | нет в наличии | |
| 84 | Втулка подшипника резиновая Артикул: ЭП1500/40м(DSH).84 Код товара: |
ЭП1500/40м(DSH).84 | нет в наличии | ||
| 85 | Кольцо возду онаправляющее Артикул: ЭП1500/40м(DSH).85 Код товара: |
ЭП1500/40м(DSH).85 | нет в наличии | ||
| 86 | Винт ST4.8*60 Артикул: ЭП1500/40м(DSH).86 Код товара: |
ЭП1500/40м(DSH).86 | нет в наличии | ||
| 87 | Статор Артикул: У05514 Код товара: 60119 |
У05514 | 60119 | нет в наличии | |
| 88 | Корпус двигателя Артикул: ЭП1500/40м(DSH).88 Код товара: |
ЭП1500/40м(DSH).88 | нет в наличии | ||
| 89 | Крышка щёткодержателя Артикул: ЭП1500/40м(DSH).89 Код товара: |
ЭП1500/40м(DSH).89 | нет в наличии | ||
| 90 | Щётка 7*11*14 Артикул: У00404 Код товара: 75112 |
У00404 | 75112 | 90 ₽ | |
| 91 | Щёткодержатель 7*11 Артикул: ЭП1500/40м(DSH).91 Код товара: |
ЭП1500/40м(DSH).91 | нет в наличии | ||
| 92 | Кольцо токопитающее Артикул: ЭП1500/40м(DSH).92 Код товара: |
ЭП1500/40м(DSH).92 | нет в наличии | ||
| 93 | Крышка двигателя Артикул: ЭП1500/40м(DSH).93 Код товара: |
ЭП1500/40м(DSH).93 | нет в наличии | ||
| 94 | Винт M6*60 Артикул: ЭП1500/40м(DSH).94 Код товара: |
ЭП1500/40м(DSH).94 | нет в наличии | ||
| 95 | Рукоятка левая Артикул: ЭП1500/40м(DSH).95 Код товара: |
ЭП1500/40м(DSH).95 | нет в наличии | ||
| 96 | Рукоятка правая Артикул: ЭП1500/40м(DSH).96 Код товара: |
ЭП1500/40м(DSH).96 | нет в наличии | ||
| 97 | Клавиша выключателя Артикул: ЭП1500/40м(DSH).97 Код товара: |
ЭП1500/40м(DSH).97 | нет в наличии | ||
| 98 | Выключатель Артикул: У08194 Код товара: 77678 |
У08194 | 77678 | нет в наличии | |
| 99 | Индикатор Артикул: ЭП1500/40м(DSH).99 Код товара: |
ЭП1500/40м(DSH).99 | нет в наличии | ||
| 100 | Конденсатор фильтра р/помех 0,33мкФ Артикул: У01242 Код товара: 26485 |
У01242 | 26485 | нет в наличии | |
| 101 | Прижим кабеля Артикул: ЭП1500/40м(DSH).101 Код товара: |
ЭП1500/40м(DSH).101 | нет в наличии | ||
| 102 | Бандаж кабеля резиновый Артикул: ЭП1500/40м(DSH).102 Код товара: |
ЭП1500/40м(DSH).102 | нет в наличии | ||
| 103 | Кабель питания 2*1,0 мм? с вилкой Артикул: У01533 Код товара: 40720 |
У01533 | 40720 | нет в наличии | |
| 104 | Гайка М8 Артикул: ЭП1500/40м(DSH).104 Код товара: |
ЭП1500/40м(DSH).104 | нет в наличии | ||
| 105 | Катушка индуктивности Артикул: ЭП1500/40м(DSH).105 Код товара: |
ЭП1500/40м(DSH).105 | нет в наличии | ||
| 106 | Регулятор оборотов Артикул: ЭП1500/40м(DSH).106 Код товара: |
ЭП1500/40м(DSH).106 | нет в наличии | ||
| 107 | Хамут Артикул: ЭП1500/40м(DSH).107 Код товара: |
ЭП1500/40м(DSH).107 | нет в наличии | ||
| 108 | Болт M8*50 Артикул: ЭП1500/40м(DSH).108 Код товара: |
ЭП1500/40м(DSH).108 | нет в наличии | ||
| 109 | Суппорт рукоятки дополнительной Артикул: ЭП1500/40м(DSH).109 Код товара: |
ЭП1500/40м(DSH).109 | нет в наличии | ||
| 110 | Рукоятка дополнительная Артикул: ЭП1500/40м(DSH).110 Код товара: |
ЭП1500/40м(DSH).110 | нет в наличии |
