Калибр ЭПЦ-1900/40(SF)

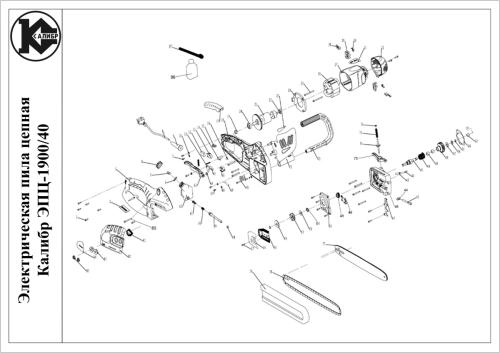

Сборочный чертёж Калибр ЭПЦ-1900/40(SF)
| Поз. | Наименование | Артикул | Код товара | Цена, руб. | В корзину |
|---|---|---|---|---|---|
| 1 | Винт ST4,2*16 Артикул: ЭПЦ1900/40(SF).1 Код товара: |
ЭПЦ1900/40(SF).1 | нет в наличии | ||
| 2 | Наклейка 1 Артикул: ЭПЦ1900/40(SF).2 Код товара: |
ЭПЦ1900/40(SF).2 | нет в наличии | ||
| 3 | Рукоятка правая часть Артикул: ЭПЦ1900/40(SF).3 Код товара: 37060 |
ЭПЦ1900/40(SF).3 | 37060 | 137 ₽ | |
| 4 | Крышка масляного бачка Артикул: ЭПЦ1900/40(SF).4 Код товара: |
ЭПЦ1900/40(SF).4 | нет в наличии | ||
| 5 | Клапан Артикул: ЭПЦ1900/40(SF).5 Код товара: |
ЭПЦ1900/40(SF).5 | нет в наличии | ||
| 6 | Прокладка Артикул: ЭПЦ1900/40(SF).6 Код товара: |
ЭПЦ1900/40(SF).6 | нет в наличии | ||
| 7 | Винт ST4,2*8 Артикул: ЭПЦ1900/40(SF).7 Код товара: |
ЭПЦ1900/40(SF).7 | нет в наличии | ||
| 8 | Кабель питания 2*1,0 мм с вилкой Артикул: У01349 Код товара: 37438 |
У01349 | 37438 | нет в наличии | |
| 9 | Бандаж кабеля резиновый Артикул: ЭПЦ1900/40(SF).9 Код товара: |
ЭПЦ1900/40(SF).9 | нет в наличии | ||
| 10 | Прижим кабельный Артикул: ЭПЦ1900/40(SF).10 Код товара: |
ЭПЦ1900/40(SF).10 | нет в наличии | ||
| 11 | Пружина фиксатора Артикул: ЭПЦ1900/40(SF).11 Код товара: |
ЭПЦ1900/40(SF).11 | нет в наличии | ||
| 12 | Конденсатор фильтра радио помех 0,33 мкф Артикул: У01242 Код товара: 26485 |
У01242 | 26485 | 47 ₽ | |
| 13 | Микровыключатель DA7-10/1(ЗК) Артикул: У01304 Код товара: 38478 |
У01304 | 38478 | 94 ₽ | |
| 14 | Ось фиксатора Артикул: ЭПЦ1900/40(SF).14 Код товара: |
ЭПЦ1900/40(SF).14 | нет в наличии | ||
| 15 | Колодка клеммная Артикул: ЭПЦ1900/40(SF).15 Код товара: |
ЭПЦ1900/40(SF).15 | нет в наличии | ||
| 16 | Фиксатор Артикул: ЭПЦ1900/40(SF).16 Код товара: |
ЭПЦ1900/40(SF).16 | нет в наличии | ||
| 17 | Накладка рукоятки Артикул: ЭПЦ1900/40(SF).17 Код товара: |
ЭПЦ1900/40(SF).17 | нет в наличии | ||
| 18 | Рукоятка левая часть Артикул: ЭПЦ1900/40(SF).18 Код товара: 37059 |
ЭПЦ1900/40(SF).18 | 37059 | 450 ₽ | |
| 19 | Втулка d11,5*16*5 (пластик) Артикул: ЭПЦ1900/40(SF).19 Код товара: 37035 |
ЭПЦ1900/40(SF).19 | 37035 | 8 ₽ | |
| 20 | Подшипник 6001 zz Артикул: У00073zz Код товара: 4285 |
У00073zz | 4285 | 53 ₽ | |
| 21 | Якорь Артикул: ЭПЦ1900/40(SF).21 Код товара: 37062 |
ЭПЦ1900/40(SF).21 | 37062 | нет в наличии | |
| 22 | Подшипник 608 zz Артикул: У00021zz Код товара: 4282 |
У00021zz | 4282 | 100 ₽ | |
| 23 | Наклейка Артикул: ЭПЦ1900/40(SF).23 Код товара: |
ЭПЦ1900/40(SF).23 | нет в наличии | ||
| 24 | Кольцо воздухонаправляющее Артикул: ЭПЦ1900/40(SF).24 Код товара: 37036 |
ЭПЦ1900/40(SF).24 | 37036 | нет в наличии | |
| 25 | Винт ST4,2*55 Артикул: ЭПЦ1900/40(SF).25 Код товара: |
ЭПЦ1900/40(SF).25 | нет в наличии | ||
| 26 | Статор Артикул: ЭПЦ1900/40(SF).26 Код товара: 37061 |
ЭПЦ1900/40(SF).26 | 37061 | 832 ₽ | |
| 27 | Корпус двигателя Артикул: ЭПЦ1900/40(SF).27 Код товара: 43557 |
ЭПЦ1900/40(SF).27 | 43557 | нет в наличии | |
| 28 | Щетка Артикул: У01338 Код товара: 4513 |
У01338 | 4513 | 81 ₽ | |
| 29 | Щеткодержатель Артикул: У01339 Код товара: 20559 |
У01339 | 20559 | 81 ₽ | |
| 30 | Пружина щеткодержателя Артикул: ЭПЦ1900/40(SF).30 Код товара: 37037 |
ЭПЦ1900/40(SF).30 | 37037 | 22 ₽ | |
| 31 | Наклейка Артикул: ЭПЦ1900/40(SF).31 Код товара: |
ЭПЦ1900/40(SF).31 | нет в наличии | ||
| 32 | Крышка двигателя задняя Артикул: ЭПЦ1900/40(SF).32 Код товара: |
ЭПЦ1900/40(SF).32 | нет в наличии | ||
| 33 | Подшипник игольчатый HK0810 Артикул: У01219 Код товара: 63037 |
У01219 | 63037 | нет в наличии | |
| 34 | Прокладка Артикул: ЭПЦ1900/40(SF).34 Код товара: 46019 |
ЭПЦ1900/40(SF).34 | 46019 | 5 ₽ | |
| 35 | Кольцо стопорное D10 мм Артикул: У01247 Код товара: 23060 |
У01247 | 23060 | нет в наличии | |
| 36 | Шайба d0,5*10*15 мм Артикул: ЭПЦ1900/40(SF).36 Код товара: |
ЭПЦ1900/40(SF).36 | нет в наличии | ||
| 37 | Шайба d0,5*10*23 мм Артикул: ЭПЦ1900/40(SF).37 Код товара: |
ЭПЦ1900/40(SF).37 | нет в наличии | ||
| 38 | Шестерня большая Z=35 Артикул: У01363 Код товара: 4518 |
У01363 | 4518 | нет в наличии | |
| 39 | Подшипник игольчатый HK1010 Артикул: У02703 Код товара: 23671 |
У02703 | 23671 | 83 ₽ | |
| 40 | Пружина тормоза Артикул: ЭПЦ1900/40(SF).40 Код товара: 40886 |
ЭПЦ1900/40(SF).40 | 40886 | нет в наличии | |
| 41 | Шпиндель Артикул: ЭПЦ1900/40(SF).41 Код товара: 37040 |
ЭПЦ1900/40(SF).41 | 37040 | 180 ₽ | |
| 42 | Штуцер масляный выходной Артикул: У01340 Код товара: 37041 |
У01340 | 37041 | 10 ₽ | |
| 43 | Трубка масляная Артикул: ЭПЦ1900/40(SF).43 Код товара: |
ЭПЦ1900/40(SF).43 | нет в наличии | ||
| 44 | Палец натяжной Артикул: У01398 Код товара: 23654 |
У01398 | 23654 | 119 ₽ | |
| 45 | Винт регулировки натяжения Артикул: У01397 Код товара: 23653 |
У01397 | 23653 | нет в наличии | |
| 46 | Корпус редуктора Артикул: ЭПЦ1900/40(SF).46 Код товара: 46020 |
ЭПЦ1900/40(SF).46 | 46020 | нет в наличии | |
| 47 | Упор зубчатый Артикул: ЭПЦ1900/40(SF).47 Код товара: |
ЭПЦ1900/40(SF).47 | нет в наличии | ||
| 48 | Насос масляный в сборе Артикул: У01341 Код товара: 37042 |
У01341 | 37042 | нет в наличии | |
| 49 | Червяк привода насоса Артикул: ЭПЦ1900/40(SF).49 Код товара: 65147 |
ЭПЦ1900/40(SF).49 | 65147 | 64 ₽ | |
| 50 | Крышка редуктора Артикул: ЭПЦ1900/40(SF).50 Код товара: 46021 |
ЭПЦ1900/40(SF).50 | 46021 | нет в наличии | |
| 51 | Кольцо стопорное D15 мм Артикул: У00035 Код товара: 37043 |
У00035 | 37043 | нет в наличии | |
| 52 | Шайба Артикул: ЭПЦ1900/40(SF).52 Код товара: |
ЭПЦ1900/40(SF).52 | нет в наличии | ||
| 53 | Звездочка Z=7 Артикул: У01385 Код товара: 37073 |
У01385 | 37073 | нет в наличии | |
| 54 | Шайба ограничительная Артикул: У01344 Код товара: 37074 |
У01344 | 37074 | 21 ₽ | |
| 55 | Прокладка Артикул: ЭПЦ1900/40(SF).55 Код товара: |
ЭПЦ1900/40(SF).55 | нет в наличии | ||
| 56 | Крышка маслозащитная Артикул: ЭПЦ1900/40(SF).56 Код товара: 37044 |
ЭПЦ1900/40(SF).56 | 37044 | 36 ₽ | |
| 57 | Винт ST4,2*6 Артикул: ЭПЦ1900/40(SF).57 Код товара: |
ЭПЦ1900/40(SF).57 | нет в наличии | ||
| 58 | Кольцо соединительное Артикул: ЭПЦ1900/40(SF).58 Код товара: |
ЭПЦ1900/40(SF).58 | нет в наличии | ||
| 59 | Трубка масляная Артикул: ЭПЦ1900/40(SF).59 Код товара: |
ЭПЦ1900/40(SF).59 | нет в наличии | ||
| 60 | Пружина Артикул: ЭПЦ1900/40(SF).60 Код товара: |
ЭПЦ1900/40(SF).60 | нет в наличии | ||
| 61 | Штуцер масляный входной Артикул: У01342 Код товара: 37045 |
У01342 | 37045 | нет в наличии | |
| 62 | Бачок масляный Артикул: ЭПЦ1900/40(SF).62 Код товара: 43558 |
ЭПЦ1900/40(SF).62 | 43558 | нет в наличии | |
| 63 | Клавиша выключателя Артикул: ЭПЦ1900/40(SF).63 Код товара: 37046 |
ЭПЦ1900/40(SF).63 | 37046 | 34 ₽ | |
| 64 | Ролик Артикул: ЭПЦ1900/40(SF).64 Код товара: |
ЭПЦ1900/40(SF).64 | нет в наличии | ||
| 65 | Тяга выключателя Артикул: ЭПЦ1900/40(SF).65 Код товара: 37049 |
ЭПЦ1900/40(SF).65 | 37049 | 17 ₽ | |
| 66 | Микровыключатель KW1-103B(РК) Артикул: У01345 Код товара: 43521 |
У01345 | 43521 | нет в наличии | |
| 67 | Винт ST2,9*8 Артикул: ЭПЦ1900/40(SF).67 Код товара: |
ЭПЦ1900/40(SF).67 | нет в наличии | ||
| 68 | Шайба Артикул: ЭПЦ1900/40(SF).68 Код товара: |
ЭПЦ1900/40(SF).68 | нет в наличии | ||
| 69 | Пружина рычага тормозного Артикул: У01343 Код товара: 37054 |
У01343 | 37054 | 4 ₽ | |
| 70 | Винт ST4,2*40 Артикул: ЭПЦ1900/40(SF).70 Код товара: |
ЭПЦ1900/40(SF).70 | нет в наличии | ||
| 71 | Щиток тормоза Артикул: ЭПЦ1900/40(SF).71 Код товара: 37056 |
ЭПЦ1900/40(SF).71 | 37056 | 68 ₽ | |
| 72 | Рукоятка передняя Артикул: ЭПЦ1900/40(SF).72 Код товара: |
ЭПЦ1900/40(SF).72 | нет в наличии | ||
| 73 | Коромысло тормоза Артикул: ЭПЦ1900/40(SF).73 Код товара: |
ЭПЦ1900/40(SF).73 | нет в наличии | ||
| 74 | Толкатель тормоза Артикул: ЭПЦ1900/40(SF).74 Код товара: 46022 |
ЭПЦ1900/40(SF).74 | 46022 | 34 ₽ | |
| 75 | Пружина толкателя Артикул: ЭПЦ1900/40(SF).75 Код товара: |
ЭПЦ1900/40(SF).75 | нет в наличии | ||
| 76 | Шайба Артикул: ЭПЦ1900/40(SF).76 Код товара: |
ЭПЦ1900/40(SF).76 | нет в наличии | ||
| 77 | Шина Артикул: ЭПЦ1900/40(SF).77 Код товара: |
ЭПЦ1900/40(SF).77 | нет в наличии | ||
| 78 | Цепь Артикул: ЭПЦ1900/40(SF).78 Код товара: |
ЭПЦ1900/40(SF).78 | нет в наличии | ||
| 79 | Чехол шины Артикул: ЭПЦ1900/40(SF).79 Код товара: |
ЭПЦ1900/40(SF).79 | нет в наличии | ||
| 80 | Винт ST4,2*50 Артикул: ЭПЦ1900/40(SF).80 Код товара: |
ЭПЦ1900/40(SF).80 | нет в наличии | ||
| 81 | Уплотнение резиновое Артикул: ЭПЦ1900/40(SF).81 Код товара: 37057 |
ЭПЦ1900/40(SF).81 | 37057 | 34 ₽ | |
| 82 | Крышка шины Артикул: ЭПЦ1900/40(SF).82 Код товара: 46023 |
ЭПЦ1900/40(SF).82 | 46023 | 70 ₽ | |
| 83 | Вкладыш Артикул: ЭПЦ1900/40(SF).83 Код товара: |
ЭПЦ1900/40(SF).83 | нет в наличии | ||
| 84 | Наклейка Артикул: ЭПЦ1900/40(SF).84 Код товара: |
ЭПЦ1900/40(SF).84 | нет в наличии | ||
| 85 | Гайка М8 Артикул: ЭПЦ1900/40(SF).85 Код товара: |
ЭПЦ1900/40(SF).85 | нет в наличии | ||
| 86 | Бачок масляный Артикул: ЭПЦ1900/40(SF).86 Код товара: |
ЭПЦ1900/40(SF).86 | нет в наличии | ||
| 87 | Ключ гаечный Артикул: ЭПЦ1900/40(SF).87 Код товара: |
ЭПЦ1900/40(SF).87 | нет в наличии |
