Калибр ЭПЦ-2200/16(SF)

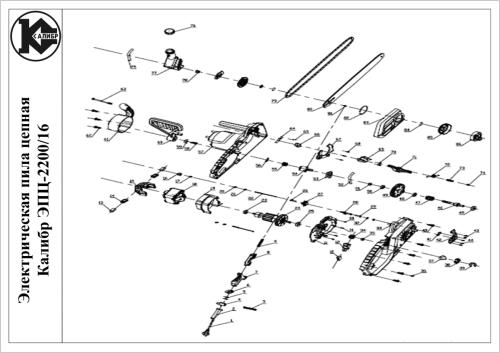

Сборочный чертёж Калибр ЭПЦ-2200/16(SF)
| Поз. | Наименование | Артикул | Код товара | Цена, руб. | В корзину |
|---|---|---|---|---|---|
| 1 | Кабель питания 2*1,0 мм с вилкой Артикул: У02153 Код товара: 39064 |
У02153 | 39064 | 143 ₽ | |
| 2 | Бандаж кабеля резиновый Артикул: ЭПЦ2200/16(SF).02 Код товара: |
ЭПЦ2200/16(SF).02 | нет в наличии | ||
| 3 | Пружина блокиратора клавиши Артикул: ЭПЦ2200/16(SF).03 Код товара: |
ЭПЦ2200/16(SF).03 | нет в наличии | ||
| 4 | Кнопка блокиратора Артикул: ЭПЦ2200/16(SF).04 Код товара: |
ЭПЦ2200/16(SF).04 | нет в наличии | ||
| 5 | Винт М4*10 Артикул: ЭПЦ2200/16(SF).05 Код товара: |
ЭПЦ2200/16(SF).05 | нет в наличии | ||
| 6 | Прижим кабеля Артикул: ЭПЦ2200/16(SF).06 Код товара: |
ЭПЦ2200/16(SF).06 | нет в наличии | ||
| 7 | Клавиша выключателя Артикул: У05324 Код товара: 59041 |
У05324 | 59041 | 58 ₽ | |
| 8 | Толкатель выключателя Артикул: ЭПЦ2200/16(SF).08 Код товара: |
ЭПЦ2200/16(SF).08 | нет в наличии | ||
| 9 | Пружина толкателя Артикул: ЭПЦ2200/16(SF).09 Код товара: |
ЭПЦ2200/16(SF).09 | нет в наличии | ||
| 10 | Конденсатор фильтра радиопомех 0,33 мкФ Артикул: У01242 Код товара: 26485 |
У01242 | 26485 | 25 ₽ | |
| 11 | Крышка промежуточная Артикул: У08038 Код товара: 77158 |
У08038 | 77158 | 277 ₽ | |
| 12 | Микровыключатель двойной Артикул: У05380 Код товара: 36808 |
У05380 | 36808 | 125 ₽ | |
| 13 | Щётка 6*13,3*18 пружина Артикул: У05321 Код товара: 59059 |
У05321 | 59059 | 88 ₽ | |
| 14 | Вставка щёткодержателя Артикул: У05326 Код товара: 59060 |
У05326 | 59060 | 166 ₽ | |
| 15 | Фланец двигателя задний Артикул: У05307 Код товара: 59027 |
У05307 | 59027 | нет в наличии | |
| 16 | Гайка М4 Артикул: ЭПЦ2200/16(SF).16 Код товара: |
ЭПЦ2200/16(SF).16 | нет в наличии | ||
| 17 | Шайба Артикул: ЭПЦ2200/16(SF).17 Код товара: |
ЭПЦ2200/16(SF).17 | нет в наличии | ||
| 18 | Статор Артикул: У05330 Код товара: 59072 |
У05330 | 59072 | 837 ₽ | |
| 19 | Кольцо воздухонаправляющее Артикул: У05304 Код товара: 59028 |
У05304 | 59028 | 234 ₽ | |
| 20 | Шайба Артикул: ЭПЦ2200/16(SF).20 Код товара: |
ЭПЦ2200/16(SF).20 | нет в наличии | ||
| 21 | Шайба Артикул: ЭПЦ2200/16(SF).21 Код товара: |
ЭПЦ2200/16(SF).21 | нет в наличии | ||
| 22 | Винт М5*70 Артикул: ЭПЦ2200/16(SF).22 Код товара: |
ЭПЦ2200/16(SF).22 | нет в наличии | ||
| 23 | Подшипник 608RS Артикул: У00021rs Код товара: 29540 |
У00021rs | 29540 | 87 ₽ | |
| 24 | Якорь L=173 мм, М8 Артикул: У05331 Код товара: 59073 |
У05331 | 59073 | 1 726 ₽ | |
| 25 | Подшипник 6000z Артикул: У00070zz Код товара: 4285 |
У00070zz | 4285 | 51 ₽ | |
| 26 | Винт М3*10 Артикул: ЭПЦ2200/16(SF).26 Код товара: |
ЭПЦ2200/16(SF).26 | нет в наличии | ||
| 27 | Насос масляный в сборе Артикул: У05325 Код товара: 59061 |
У05325 | 59061 | нет в наличии | |
| 28 | Штуцер масляный выходной Артикул: У05311 Код товара: 59029 |
У05311 | 59029 | 95 ₽ | |
| 29 | Винт М4*14 Артикул: ЭПЦ2200/16(SF).29 Код товара: |
ЭПЦ2200/16(SF).29 | нет в наличии | ||
| 30 | Винт М4*16 Артикул: ЭПЦ2200/16(SF).30 Код товара: |
ЭПЦ2200/16(SF).30 | нет в наличии | ||
| 31 | Винт М4*12 Артикул: ЭПЦ2200/16(SF).31 Код товара: |
ЭПЦ2200/16(SF).31 | нет в наличии | ||
| 32 | Кольцо резиновое Артикул: ЭПЦ2200/16(SF).32 Код товара: |
ЭПЦ2200/16(SF).32 | нет в наличии | ||
| 33 | Корпус в сборе (правая часть) Артикул: У07561 Код товара: 75462 |
У07561 | 75462 | нет в наличии | |
| 34 | Шестерня (Z=9, d8*24 мм, на вал) малая косой зуб Артикул: У05323 Код товара: 59063 |
У05323 | 59063 | 166 ₽ | |
| 34* | Шестерня (Z=9, d8*24 мм, на вал) малая прямой зуб Артикул: У07135 Код товара: 74820 |
У07135 | 74820 | нет в наличии | |
| 35 | Гайка М8 Артикул: ЭПЦ2200/16(SF).35 Код товара: |
ЭПЦ2200/16(SF).35 | нет в наличии | ||
| 36 | Винт М3*8 Артикул: ЭПЦ2200/16(SF).36 Код товара: |
ЭПЦ2200/16(SF).36 | нет в наличии | ||
| 37 | Пружина звёздочки Артикул: У05328 Код товара: 59070 |
У05328 | 59070 | 78 ₽ | |
| 38 | Звёздочка Z=6 Артикул: У05318 Код товара: 59065 |
У05318 | 59065 | нет в наличии | |
| 39 | Шайба стопорная Артикул: У05722 Код товара: 69706 |
У05722 | 69706 | 39 ₽ | |
| 40 | Винт М4*16 Артикул: ЭПЦ2200/16(SF).40 Код товара: |
ЭПЦ2200/16(SF).40 | нет в наличии | ||
| 41 | Сальник маслонасоса Артикул: ЭПЦ2200/16(SF).41 Код товара: |
ЭПЦ2200/16(SF).41 | нет в наличии | ||
| 42 | Упор зубчатый Артикул: У07962 Код товара: 69707 |
У07962 | 69707 | 65 ₽ | |
| 43 | Винт М4*14 Артикул: ЭПЦ2200/16(SF).43 Код товара: |
ЭПЦ2200/16(SF).43 | нет в наличии | ||
| 44 | Винт М4*12 Артикул: ЭПЦ2200/16(SF).44 Код товара: |
ЭПЦ2200/16(SF).44 | нет в наличии | ||
| 45 | Подшипник 6000RS Артикул: У00070rs Код товара: 29542 |
У00070rs | 29542 | 70 ₽ | |
| 45-51 | Шестерня (Z=40, d10*86 мм, металлическая прямой зуб) большая ведомая в сборе (с 2019г) Артикул: У07136 Код товара: 74821 |
У07136 | 74821 | 1 293 ₽ | |
| 46 | Шпиндель Артикул: У05320 Код товара: 59066 |
У05320 | 59066 | 260 ₽ | |
| 47 | Пружина торсионная Артикул: У05317 Код товара: 59067 |
У05317 | 59067 | нет в наличии | |
| 48 | Шайба защитная Артикул: ЭПЦ2200/16(SF).48 Код товара: |
ЭПЦ2200/16(SF).48 | нет в наличии | ||
| 49 | Шестерня (Z=40, d10*86 мм, металлическая прямой зуб) большая ведомая (с 2019г) Артикул: У05301 Код товара: 59030 |
У05301 | 59030 | нет в наличии | |
| 49 | Шестерня (Z=40, d10*85 мм, пластмасовая, косой зуб) большая ведомая Артикул: У07562 Код товара: 75476 |
У07562 | 75476 | нет в наличии | |
| 49-1 | Ступица шестерни Артикул: У05719 Код товара: 69699 |
У05719 | 69699 | нет в наличии | |
| 50 | Подшипник 608 RS Артикул: У00021rs Код товара: 29540 |
У00021rs | 29540 | 87 ₽ | |
| 51 | Гайка М8 Артикул: ЭПЦ2200/16(SF).51 Код товара: |
ЭПЦ2200/16(SF).51 | нет в наличии | ||
| 52 | Трубка масляная Артикул: ЭПЦ2200/16(SF).52 Код товара: |
ЭПЦ2200/16(SF).52 | нет в наличии | ||
| 53 | Кольцо уплотнительное Артикул: У05312 Код товара: 59031 |
У05312 | 59031 | 20 ₽ | |
| 54 | Штуцер масляного бака Артикул: У05313 Код товара: 59032 |
У05313 | 59032 | 20 ₽ | |
| 55 | Фильтр губчатый Артикул: ЭПЦ2200/16(SF).55 Код товара: |
ЭПЦ2200/16(SF).55 | нет в наличии | ||
| 56 | Соединитель Артикул: ЭПЦ2200/16(SF).56 Код товара: |
ЭПЦ2200/16(SF).56 | нет в наличии | ||
| 57 | Корпус в сборе (левая часть) Артикул: У07561 Код товара: 75462 |
У07561 | 75462 | нет в наличии | |
| 58 | Винт М5*20 Артикул: ЭПЦ2200/16(SF).58 Код товара: 69711 |
ЭПЦ2200/16(SF).58 | 69711 | нет в наличии | |
| 59 | Шайба 5 Артикул: ЭПЦ2200/16(SF).59 Код товара: |
ЭПЦ2200/16(SF).59 | нет в наличии | ||
| 60 | Щиток тормоза Артикул: У05319 Код товара: 59068 |
У05319 | 59068 | 301 ₽ | |
| 61 | Крышка двигателя задняя Артикул: У05302 Код товара: 59033 |
У05302 | 59033 | 333 ₽ | |
| 62 | Винт ST4*16 Артикул: ЭПЦ2200/16(SF).62 Код товара: |
ЭПЦ2200/16(SF).62 | нет в наличии | ||
| 63 | Винт ST5*150 Артикул: ЭПЦ2200/16(SF).63 Код товара: |
ЭПЦ2200/16(SF).63 | нет в наличии | ||
| 64 | Пружина рычага тормозного b=8 мм, L=40 мм Артикул: У01304 Код товара: 38478 |
У01304 | 38478 | 90 ₽ | |
| 65 | Винт М3*8 Артикул: ЭПЦ2200/16(SF).65 Код товара: |
ЭПЦ2200/16(SF).65 | нет в наличии | ||
| 66 | Микровыключатель Артикул: У01304 Код товара: 38478 |
У01304 | 38478 | 90 ₽ | |
| 67 | Крышка пылезащитная Артикул: ЭПЦ2200/16(SF).67 Код товара: |
ЭПЦ2200/16(SF).67 | нет в наличии | ||
| 68 | Винт ST4*14 Артикул: ЭПЦ2200/16(SF).68 Код товара: |
ЭПЦ2200/16(SF).68 | нет в наличии | ||
| 69 | Уголок прижимный Артикул: ЭПЦ2200/16(SF).69 Код товара: |
ЭПЦ2200/16(SF).69 | нет в наличии | ||
| 70 | Винт М4*12 Артикул: ЭПЦ2200/16(SF).70 Код товара: |
ЭПЦ2200/16(SF).70 | нет в наличии | ||
| 71 | Коромысло тормоза Артикул: У05310 Код товара: 59035 |
У05310 | 59035 | 58 ₽ | |
| 72 | Толкатель тормоза Артикул: У05315 Код товара: 59036 |
У05315 | 59036 | 46 ₽ | |
| 73 | Пружина Артикул: У05327 Код товара: 59064 |
У05327 | 59064 | 260 ₽ | |
| 74 | Шайба 5 Артикул: ЭПЦ2200/16(SF).74 Код товара: |
ЭПЦ2200/16(SF).74 | нет в наличии | ||
| 75 | Трубка маслонасоса Артикул: ЭПЦ2200/16(SF).75 Код товара: |
ЭПЦ2200/16(SF).75 | нет в наличии | ||
| 76 | Крышка масляного бака Артикул: ЭПЦ2200/16(SF).76 Код товара: |
ЭПЦ2200/16(SF).76 | нет в наличии | ||
| 77 | Бак масляный Артикул: У05306 Код товара: 59037 |
У05306 | 59037 | 88 ₽ | |
| 78 | Узел натяжения в сборе Артикул: У05316 Код товара: 59071 |
У05316 | 59071 | нет в наличии | |
| 79 | Цепь 56z Артикул: 132210 Код товара: 51949 |
132210 | 51949 | нет в наличии | |
| 80 | Шина 16 Артикул: У05500 Код товара: 66272 |
У05500 | 66272 | нет в наличии | |
| 81 | Винт Артикул: ЭПЦ2200/16(SF).81 Код товара: 69710 |
ЭПЦ2200/16(SF).81 | 69710 | нет в наличии | |
| 82 | Кольцо стопорное Артикул: ЭПЦ2200/16(SF).82 Код товара: |
ЭПЦ2200/16(SF).82 | нет в наличии | ||
| 83 | Крышка шины Артикул: У05303 Код товара: 59038 |
У05303 | 59038 | 166 ₽ | |
| 84 | Кольцо стопорное D20 мм Артикул: У02562 Код товара: 39308 |
У02562 | 39308 | 26 ₽ | |
| 85 | Рукоятка натяжителя Артикул: У05309 Код товара: 59039 |
У05309 | 59039 | нет в наличии | |
| 86 | Фиксатор Артикул: У05308 Код товара: 59040 |
У05308 | 59040 | нет в наличии |
