Калибр ВДМ-1400 (Yili)

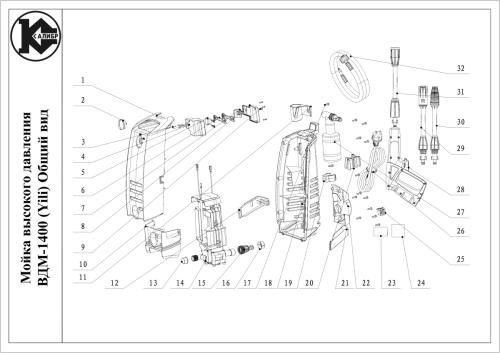

Сборочный чертёж для Калибр ВДМ-1400 (Yili) ОБЩИЙ ВИД
| Поз. | Наименование | Артикул | Код товара | Цена, руб. | В корзину |
|---|---|---|---|---|---|
| 1 | Панель передняя Артикул: ВДМ1400.01 Код товара: 51068 |
ВДМ1400.01 | 51068 | нет в наличии | |
| 2 | Рукоятка выключателя Артикул: У03775 Код товара: 49537 |
У03775 | 49537 | 5 ₽ | |
| 3 | Рычаг выключателя Артикул: У03776 Код товара: 49500 |
У03776 | 49500 | 9 ₽ | |
| 4 | Коробка выключателя Артикул: ВДМ1400.04 Код товара: |
ВДМ1400.04 | нет в наличии | ||
| 5 | Конденсатор фильтра р/помех 0,22мкФ Артикул: У01531 Код товара: 30258 |
У01531 | 30258 | нет в наличии | |
| 6 | Индуктивность фильтра р/помех Артикул: ВДМ1400.06 Код товара: |
ВДМ1400.06 | нет в наличии | ||
| 7 | Выключатель KND2-12/2 Артикул: У03777 Код товара: 49501 |
У03777 | 49501 | 186 ₽ | |
| 8 | Крышка коробки выключателя Артикул: ВДМ1400.08 Код товара: |
ВДМ1400.08 | нет в наличии | ||
| 9 | Винт ST2,9*13 Артикул: ВДМ1400.09 Код товара: |
ВДМ1400.09 | нет в наличии | ||
| 10 | Основание Артикул: ВДМ1400.10 Код товара: 51069 |
ВДМ1400.10 | 51069 | 46 ₽ | |
| 11 | Держатель пистолета Артикул: ВДМ1400.11 Код товара: |
ВДМ1400.11 | нет в наличии | ||
| 12 | Вставка правая Артикул: ВДМ1400.12 Код товара: |
ВДМ1400.12 | нет в наличии | ||
| 13 | Заглушка выходного штуцера Артикул: ВДМ1400.13 Код товара: |
ВДМ1400.13 | нет в наличии | ||
| 14 | Помпа в сборе Артикул: ВДМ1400.14 Код товара: |
ВДМ1400.14 | нет в наличии | ||
| 15 | Штуцер входной Артикул: У03774 Код товара: 49499 |
У03774 | 49499 | нет в наличии | |
| 16 | Заглушка входного штуцера Артикул: ВДМ1400.16 Код товара: |
ВДМ1400.16 | нет в наличии | ||
| 17 | Винт ST4,8*16 Артикул: ВДМ1400.17 Код товара: |
ВДМ1400.17 | нет в наличии | ||
| 18 | Панель задняя Артикул: ВДМ1400.18 Код товара: 51070 |
ВДМ1400.18 | 51070 | нет в наличии | |
| 19 | Держатель бачка моющего средства Артикул: ВДМ1400.19 Код товара: |
ВДМ1400.19 | нет в наличии | ||
| 20 | Держатель насадок Артикул: ВДМ1400.20 Код товара: |
ВДМ1400.20 | нет в наличии | ||
| 21 | Вставка левая Артикул: ВДМ1400.21 Код товара: |
ВДМ1400.21 | нет в наличии | ||
| 22 | Вставка задняя Артикул: ВДМ1400.22 Код товара: |
ВДМ1400.22 | нет в наличии | ||
| 23 | Наклейка предупредительная Артикул: ВДМ1400.23 Код товара: |
ВДМ1400.23 | нет в наличии | ||
| 24 | Наклейка-логотип Артикул: ВДМ1400.24 Код товара: |
ВДМ1400.24 | нет в наличии | ||
| 25 | Сальник кабельный Артикул: ВДМ1400.25 Код товара: |
ВДМ1400.25 | нет в наличии | ||
| 26 | Кабель питания 2*1,0мм2 L=5м с вилкой Артикул: ВДМ1400.26 Код товара: |
ВДМ1400.26 | нет в наличии | ||
| 27 | Бачок моющего средства Артикул: У03763 Код товара: 49488 |
У03763 | 49488 | 556 ₽ | |
| 28 | Пистолет Артикул: У03759 Код товара: 49484 |
У03759 | 49484 | нет в наличии | |
| 29 | Насадка - распылитель для пистолета Артикул: У03765 Код товара: 49490 |
У03765 | 49490 | нет в наличии | |
| 30 | Насадка для пистолета с поворотной головкой Артикул: У03764 Код товара: 49489 |
У03764 | 49489 | 468 ₽ | |
| 31 | Удлиннитель пистолета Артикул: У03758 Код товара: 49483 |
У03758 | 49483 | 131 ₽ | |
| 32 | Шланг высокого давления (с коннекторами) Артикул: У03756 Код товара: 49481 |
У03756 | 49481 | 523 ₽ |
Сборочный чертёж для Калибр ВДМ-1400 (Yili) ПОМПА
| Поз. | Наименование | Артикул | Код товара | Цена, руб. | В корзину |
|---|---|---|---|---|---|
| A | Помпа в сборе Артикул: У04426 Код товара: 51080 |
У04426 | 51080 | нет в наличии | |
| A1 | Головка помпы в сборе Артикул: У04427 Код товара: 51081 |
У04427 | 51081 | нет в наличии | |
| A1.1 | Пробка выходного клапана Артикул: У03770 Код товара: 49495 |
У03770 | 49495 | 29 ₽ | |
| A1.2 | Кольцо резиновое d9,8*1,9 Артикул: ВДМ1400.А1.2 Код товара: |
ВДМ1400.А1.2 | нет в наличии | ||
| A1.3 | Клапан выходной (в сборе) Артикул: У03772 Код товара: 49497 |
У03772 | 49497 | 74 ₽ | |
| A1.3.1 | Направляющая клапана Артикул: ВДМ1400.А1.3.1 Код товара: |
ВДМ1400.А1.3.1 | нет в наличии | ||
| A1.3.2 | Пружина клапана Артикул: ВДМ1400.А1.3.2 Код товара: |
ВДМ1400.А1.3.2 | нет в наличии | ||
| A1.3.3 | Сердечник клапана Артикул: ВДМ1400.А1.3.3 Код товара: |
ВДМ1400.А1.3.3 | нет в наличии | ||
| A1.3.4 | Седло клапана выходного Артикул: ВДМ1400.А1.3.4 Код товара: |
ВДМ1400.А1.3.4 | нет в наличии | ||
| A1.3.5 | Кольцо резиновое d8,4*1,8 Артикул: ВДМ1400.А1.3.5 Код товара: |
ВДМ1400.А1.3.5 | нет в наличии | ||
| A1.4 | Винт М6*8 Артикул: ВДМ1400.А1.4 Код товара: |
ВДМ1400.А1.4 | нет в наличии | ||
| A1.5 | Головка помпы Артикул: У03762 Код товара: 49487 |
У03762 | 49487 | 427 ₽ | |
| A1.6 | Сальник резиновый 10*16*4 Артикул: У03773 Код товара: 49498 |
У03773 | 49498 | 95 ₽ | |
| A1.7 | Клапан входной (в сборе) Артикул: У03771 Код товара: 49496 |
У03771 | 49496 | нет в наличии | |
| A1.7.1 | Кольцо резиновое ?8*2 Артикул: ВДМ1400.А1.7.1 Код товара: |
ВДМ1400.А1.7.1 | нет в наличии | ||
| A1.7.2 | Седло клапана входного Артикул: ВДМ1400.А1.7.2 Код товара: |
ВДМ1400.А1.7.2 | нет в наличии | ||
| A1.3.1 | Направляющая клапана Артикул: ВДМ1400.A1.3.1 Код товара: |
ВДМ1400.A1.3.1 | нет в наличии | ||
| A1.3.2 | Пружина клапана Артикул: ВДМ1400.A1.3.2 Код товара: |
ВДМ1400.A1.3.2 | нет в наличии | ||
| A1.3.3 | Сердечник клапана Артикул: ВДМ1400.A1.3.3 Код товара: |
ВДМ1400.A1.3.3 | нет в наличии | ||
| A2 | Корпус помпы в сборе Артикул: ВДМ1400.А2 Код товара: |
ВДМ1400.А2 | нет в наличии | ||
| A2.1 | Гнездо сальника Артикул: ВДМ1400.А2.1 Код товара: |
ВДМ1400.А2.1 | нет в наличии | ||
| A2.2 | Сальник резиновый 10*16*4/5 Артикул: У03797 Код товара: |
У03797 | нет в наличии | ||
| A2.3 | Корпус помпы Артикул: ВДМ1400.А2.3 Код товара: |
ВДМ1400.А2.3 | нет в наличии | ||
| A2.4 | Клапан контроля давления (в сборе) Артикул: У03778 Код товара: 49502 |
У03778 | 49502 | нет в наличии | |
| A2.4.1 | Кольцо резиновое d6*2 Артикул: ВДМ1400.А2.4.1 Код товара: |
ВДМ1400.А2.4.1 | нет в наличии | ||
| A2.4.2 | Цилиндр клапана Артикул: ВДМ1400.А2.4.2 Код товара: |
ВДМ1400.А2.4.2 | нет в наличии | ||
| A2.4.3 | Кольцо резиновое d9*2 Артикул: ВДМ1400.А2.4.3 Код товара: |
ВДМ1400.А2.4.3 | нет в наличии | ||
| A2.4.4 | Поршень клапана Артикул: ВДМ1400.А2.4.4 Код товара: |
ВДМ1400.А2.4.4 | нет в наличии | ||
| A2.4.5 | Кольцо стопорное Артикул: ВДМ1400.А2.4.5 Код товара: |
ВДМ1400.А2.4.5 | нет в наличии | ||
| A2.4.6 | Пружина клапана Артикул: ВДМ1400.А2.4.6 Код товара: |
ВДМ1400.А2.4.6 | нет в наличии | ||
| A2.4.7 | Шайба Артикул: ВДМ1400.А2.4.7 Код товара: |
ВДМ1400.А2.4.7 | нет в наличии | ||
| A2.4.8 | Кольцо резиновое d3,5*1,8 Артикул: ВДМ1400.А2.4.8 Код товара: |
ВДМ1400.А2.4.8 | нет в наличии | ||
| A2.4.9 | Кольцо резиновое d14*2,5 Артикул: ВДМ1400.А2.4.9 Код товара: |
ВДМ1400.А2.4.9 | нет в наличии | ||
| A2.4.10 | Пробка клапана контрольного Артикул: ВДМ1400.А2.4.10 Код товара: |
ВДМ1400.А2.4.10 | нет в наличии | ||
| A2.5 | Микровыключатель в сборе Артикул: У03766 Код товара: 49491 |
У03766 | 49491 | нет в наличии | |
| A2.5.1 | Коробка микровыключателя Артикул: ВДМ1400.А2.5.1 Код товара: |
ВДМ1400.А2.5.1 | нет в наличии | ||
| A2.5.2 | Толкатель Артикул: ВДМ1400.А2.5.2 Код товара: |
ВДМ1400.А2.5.2 | нет в наличии | ||
| A2.5.3 | Микровыключатель MQS-216 (РК) Артикул: У01345 Код товара: 43521 |
У01345 | 43521 | нет в наличии | |
| A2.5.4 | Кабель монтажный Артикул: ВДМ1400.А2.5.4 Код товара: |
ВДМ1400.А2.5.4 | нет в наличии | ||
| A2.5.5 | Крышка коробки микровыключателя Артикул: ВДМ1400.А2.5.5 Код товара: |
ВДМ1400.А2.5.5 | нет в наличии | ||
| A2.5.6 | Винт ST2,9*9,5 Артикул: ВДМ1400.А2.5.6 Код товара: |
ВДМ1400.А2.5.6 | нет в наличии | ||
| A2.6 | Клапан главный (в сборе) Артикул: У03781 Код товара: 49505 |
У03781 | 49505 | нет в наличии | |
| A2.4.8 | Кольцо резиновое d3,5*1,8 Артикул: ВДМ1400.А2.4.8 Код товара: |
ВДМ1400.А2.4.8 | нет в наличии | ||
| A2.6.1 | Сердечник главного клапана Артикул: ВДМ1400.А2.6.1 Код товара: |
ВДМ1400.А2.6.1 | нет в наличии | ||
| A2.6.2 | Пружина главного клапана Артикул: ВДМ1400.А2.6.2 Код товара: |
ВДМ1400.А2.6.2 | нет в наличии | ||
| A2.6.3 | Опора пружины Артикул: ВДМ1400.А2.6.3 Код товара: |
ВДМ1400.А2.6.3 | нет в наличии | ||
| A2.7 | Набор плунжеров (ремкомплект) Артикул: У03796 Код товара: |
У03796 | нет в наличии | ||
| A2.7.1 | Плунжер 4Cr13 Артикул: ВДМ1400.А2.7.1 Код товара: |
ВДМ1400.А2.7.1 | нет в наличии | ||
| A2.7.2 | Пружина плунжера Артикул: ВДМ1400.А2.7.2 Код товара: |
ВДМ1400.А2.7.2 | нет в наличии | ||
| A2.7.3 | Клипса плунжера Артикул: ВДМ1400.А2.7.3 Код товара: |
ВДМ1400.А2.7.3 | нет в наличии | ||
| A2.8 | Кольцо резиновое d60*2 Артикул: ВДМ1400.А2.8 Код товара: |
ВДМ1400.А2.8 | нет в наличии | ||
| A2.9 | Скоба запорная U-образная Артикул: ВДМ1400.А2.9 Код товара: |
ВДМ1400.А2.9 | нет в наличии | ||
| A2.10 | Штуцер входной Артикул: ВДМ1400.А2.10 Код товара: |
ВДМ1400.А2.10 | нет в наличии | ||
| A1.2 | Кольцо резиновое d11*2 Артикул: ВДМ1400.А1.2 Код товара: |
ВДМ1400.А1.2 | нет в наличии | ||
| A2.11 | Фильтр входной Артикул: У03768 Код товара: 49493 |
У03768 | 49493 | 19 ₽ | |
| B | Редуктор в сборе Артикул: ВДМ1400.B Код товара: |
ВДМ1400.B | нет в наличии | ||
| B1 | Болт М8*20 внутр. шестигр. Артикул: ВДМ1400.B1 Код товара: |
ВДМ1400.B1 | нет в наличии | ||
| B2 | Шайба 8 Артикул: ВДМ1400.B2 Код товара: |
ВДМ1400.B2 | нет в наличии | ||
| B3 | Подшипник 51106А Артикул: У03779 Код товара: 49503 |
У03779 | 49503 | нет в наличии | |
| B4 | Диск качающийся Артикул: ВДМ1400.B4 Код товара: |
ВДМ1400.B4 | нет в наличии | ||
| B5 | Подшипник 6302 Артикул: У02280 Код товара: 26080 |
У02280 | 26080 | 75 ₽ | |
| B6 | Сальник 17*30*6 Артикул: У03780 Код товара: 49504 |
У03780 | 49504 | 147 ₽ | |
| B7 | Корпус редуктора Артикул: ВДМ1400.B7 Код товара: |
ВДМ1400.B7 | нет в наличии | ||
| B8 | Комплект зубчатой передачи Артикул: ВДМ1400.B8 Код товара: |
ВДМ1400.B8 | нет в наличии | ||
| B8.1 | Шпиндель Артикул: ВДМ1400.B8.1 Код товара: |
ВДМ1400.B8.1 | нет в наличии | ||
| B8.2 | Шестерня Артикул: У03767 Код товара: 49492 |
У03767 | 49492 | 213 ₽ | |
| B8.3 | Подшипник 629 Артикул: У00184 Код товара: |
У00184 | нет в наличии | ||
| C1.1 | Шайба пружинная 6 Артикул: ВДМ1400.C1.1 Код товара: |
ВДМ1400.C1.1 | нет в наличии | ||
| C1.2 | Болт М6*50 Артикул: ВДМ1400.C1.2 Код товара: |
ВДМ1400.C1.2 | нет в наличии | ||
| C1.3 | Шайба 6 Артикул: ВДМ1400.C1.3 Код товара: |
ВДМ1400.C1.3 | нет в наличии | ||
| C2 | Двигатель Артикул: ВДМ1400.C2 Код товара: 49506 |
ВДМ1400.C2 | 49506 | 1 877 ₽ | |
| C3 | Прокладка Артикул: ВДМ1400.C3 Код товара: |
ВДМ1400.C3 | нет в наличии | ||
| C4 | Винт ST5,5*20 Артикул: ВДМ1400.C4 Код товара: |
ВДМ1400.C4 | нет в наличии | ||
| б/н | Щётки + щёткодержатель Артикул: У03769 Код товара: 49494 |
У03769 | 49494 | 66 ₽ |
